Диод выпрямительный полупроводниковый 2Д103А
Производитель:

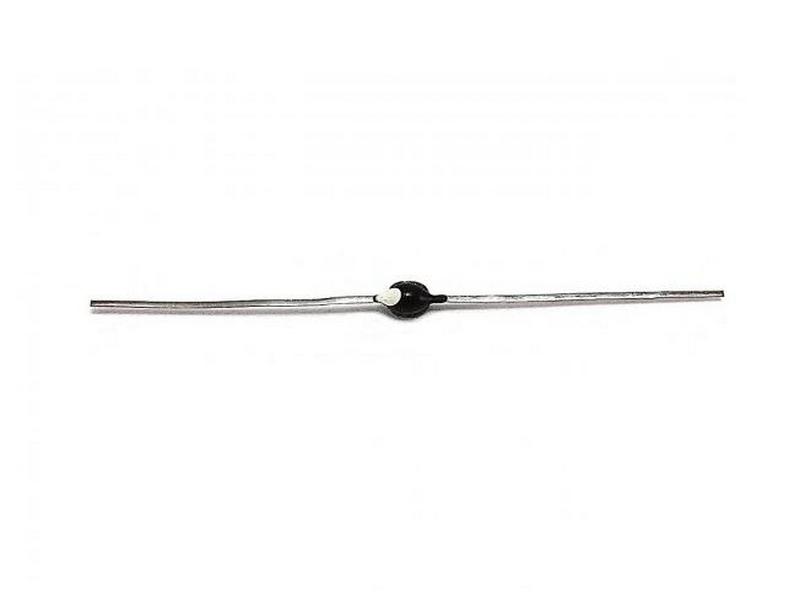

Диод выпрямительный полупроводниковый 2Д103А (2-Д102-А, 2 Д102 А, 2d102a, 2-d102-a, 2 d102 a) предназначен для преобразования переменного напряжения и имеет белый пластмассовый корпус с гибкими выводами.
Особенности
Диоды используются на емкостную нагрузку, при параллельном и последовательном соединении. При параллельном соединении последовательно с каждым диодом должен быть включен резистор сопротивлением 30 Ом. При последовательном соединении каждые диоды 2Д103А рекомендуется шунтировать выравнивающим конденсатором.
| Параметр | Значение |
|---|---|
| Постоянное обратное напряжение | 75 В |
| Постоянное прямое напряжение при постоянном прямом токе 50 мА и температуре: | |
| от +25С до +125С | не более 1 В |
| (-60)С | не более 1,2 В |
| Импульсное прямое напряжение при постоянно прямом токе: | |
| 2 А | |
| 0,5 А | |
| Время прямого восстановления при постоянно прямом токе 2 А и температуре: | |
| от -60С до +25С | не более 1 мкА |
| +125С | не более 50 мкА |
| Постоянный обратный ток при максимальном постоянном обратном напряжении и температуре: | |
| +25С | 0,1 мкА |
| +100С | 50 мкА |
| Время обратного восстановления при постоянном обратном напряжении 20 В и постоянно прямом токе 50 мА | не более 4 мкс |
| Время прямого восстановления при постоянно импульсном прямом токе 2 А | не более 1 мкс |
| Общая емкость диода при постоянно обратном напряжении 5 В | |
| Импульсное обратное напряжение: | |
| через 20 мкс после окончания импульса прямого тока | 75 В |
| через 10 мкс после окончания импульса прямого тока | 100 В |
| Постоянный средний прямой ток при температуре: | |
| от -60С до +50С | 100 мА |
| +125С | 30 мА |
| Импульсный прямой ток при интервале времени не более 10 мкс, в диапазоне температур от -60С до +90С: | |
| при среднем постоянно прямом токе 30 мА | 2 А |
| при среднем постоянно прямом токе 60 мА | 1 А |
| Частота без снижения электрических режимов | 20 кГц |
| Температура окружающей среды | от 60С до +125С |
| Габаритные размеры: | |
| длина | 43 мм |
| диаметр | 2 мм |
| Масса | не более 0,1 г |
| Варианты исполнения в зависимости от вида приёмки: | |
| отдел технического контроля | 2Д103А ОТК |
| особо стойкие (особо стабильные) | ОС 2Д103А, 2Д103А ОС |
| приемка заказчика | 2Д103А ПЗ |
| военная приемка | 2Д103А ВП |
