Диод выпрямительный полупроводниковый 2Д202В
Производитель:

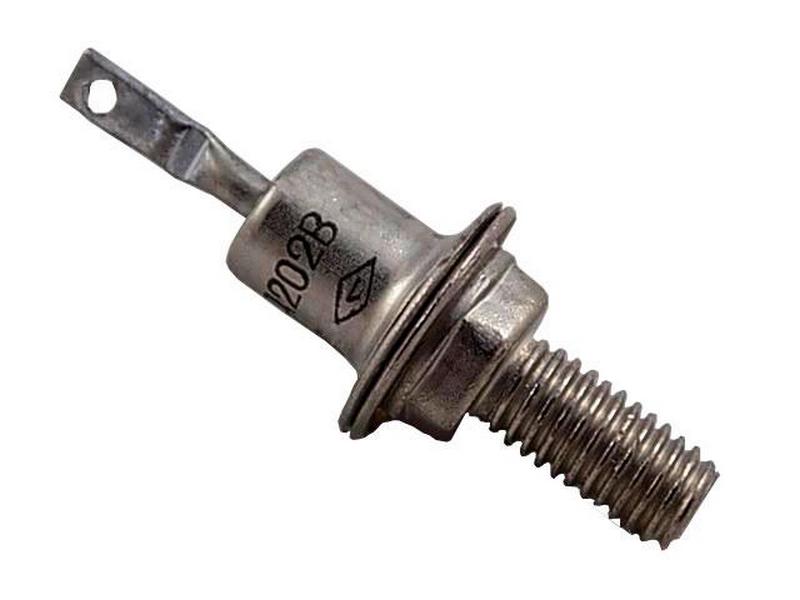

Диод выпрямительный полупроводниковый 2Д202В (2-Д202-В, 2 Д202 В, 2d202v, 2-d202-v, 2 d202 v) предназначен для преобразования переменного напряжения частотой до 5 кГц и имеет металлостеклянный корпус с жесткими выводами.
Особенности
При монтаже на теплоотвод или шасси диоды должны удерживаться ключом за шестигранное основание, усилие затяжки не должно превышать 1,47 Н м (0,15 кгс м).
| Параметр | Значение |
|---|---|
| Средний обратный ток при максимальному и постоянном прямом токе и частоте 50 Гц | не более 1 мА |
| Постоянное обратное напряжение | 0,7 Uобр и макс |
| Импульсное обратное напряжение | 200 В |
| Среднее прямое напряжение при частоте 50 Гц и при среднем постоянно прямим током 3 А | не более 1 В |
| Постоянный (средний) прямой ток 2Д202В: | |
| при температуре от -60С до +75С | 5 А |
| при температуре +130С | 3 А |
| Максимально допустимый средний прямой ток при частоте приложенного напряжения 1,2 кГц и температуре корпуса диода +75С | 5 А |
| Максимально допустимое постоянное обратное напряжение диода 2Д202В | 70 В |
| Максимально допустимый ток перегрузки при длительности импульса тока 10 мс и температуре +25С | |
| Максимальная рабочая частота | 5 кГц |
| Постоянное прямое напряжение при постоянном прямом токе диода 3 А и температуре +25С | 1 В |
| Постоянно обратный ток | 1 мА |
| Импульсный прямой ток 2Д202В при частоте 50 Гц: | |
| при интервале не более 10 мс | 30 А |
| в течении 1,5 с | 9 А |
| Частота без снижения электрических режимов | 1,2 кГц |
| Частота со снижением среднего прямого тока | 5 кГц |
| Температура перехода 2Д202В | +150С |
| Температура окружающей среды | от -60С до +130С |
| Габаритные размеры | 37x20,5x13 мм |
| Масса: | |
| диод | не более 5,2 г |
| диод с комплектующими деталями | не более 7 г |
| Варианты исполнения в зависимости от вида приёмки: | |
| отдел технического контроля | 2Д202В ОТК |
| особо стойкие (особо стабильные) | ОС 2Д202В, 2Д202В ОС |
| приемка заказчика | 2Д202В ПЗ |
| военная приемка | 2Д202В ВП |
