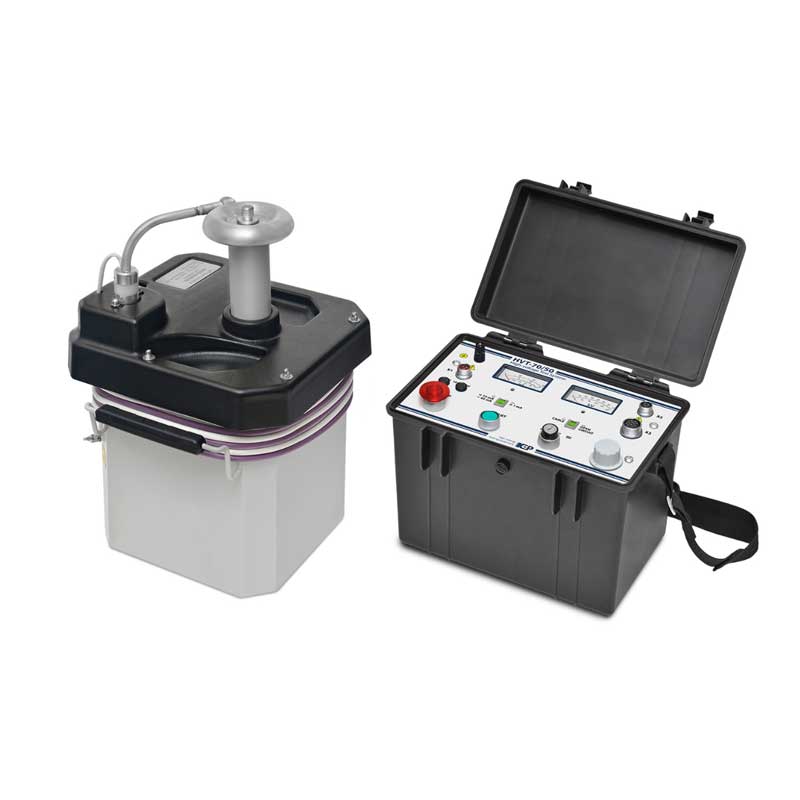

Диодный испытательный аппарат HVT-70/50

Под заказ

Производитель:

Описание
Характеристики
Отзывы

Аппарат испытания диэлектриков HVT-70/50 предназначен для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным напряжением 70 кВ, а также для испытания твердых диэлектриков синусоидальным напряжением частотой 50 Гц в пределах 50 кВ.

Эксплуатация

Аппарат для испытания диэлектриков HVT-70/50 остается работоспособным при воздействии:

Температуры окружающей среды от -10 до +40
Относительной влажности до 80% при температуре +20 °С
Атмосферного давления 84,0 – 106,7 кПа (630 – 800 мм. рт. ст.)

Комплект поставки
№	Наименование	Количество
1	Блок управления HVT-70/50	1
2	Блок высокого напряжения	1
3	Кабель сетевой (длина 4 м, сечение 3х0,75 мм²)	1
4	Провод заземления (длина 4 м, сечение 4 мм²)	2
5	Провод высоковольтный (длина 4 м)	1
6	Вставка плавкая ВП2 –1, 1.0 А	2
7	Вставка плавкая ВП3 –1, 10.0 А	2

Параметр	Значение
Напряжение питающей сети однофазного переменного тока, В	220 ± 22
Частота питающей сети, Гц	50±2
Наибольшая потребляемая мощность, кВА, не более	3
Наибольшее выходное напряжение, кВ: - переменное - выпрямленное	50 70
Наибольший выходной ток, мА: - на переменном напряжении - на выпрямленном напряжении	44 14
Приведенная погрешность измерения напряжения, %, не более: - переменного напряжения от 2 кВ до 50 кВ - выпрямленного напряжения от 2 кВ до 70 кВ	± 3 ± 3
Приведенная погрешность измерения тока, %, не более: - переменного тока от 0,05 мА до 1,0 мА - переменного тока от 1,0 мА до 45,0 мА - выпрямленного тока от 0,5 мА до 14,5 мА	± 3 ± 3 ± 3
Максимальный ток срабатывания защиты по высокой стороне, мА, не более: - на переменном напряжении - на выпрямленном напряжении	45 14,5
Габаритные размеры БУ, мм, не более	266×240×354
Масса БУ, кг, не более	13
Габаритные размеры БВН, мм, не более	360×310×500
Масса БВН, кг, не более	33
Средний срок службы, лет	10
