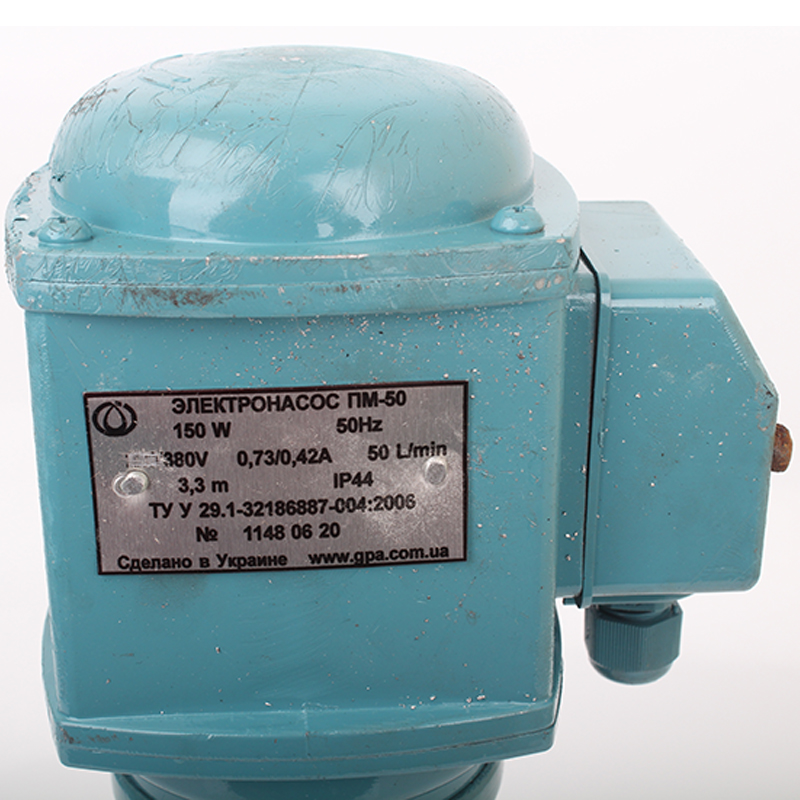

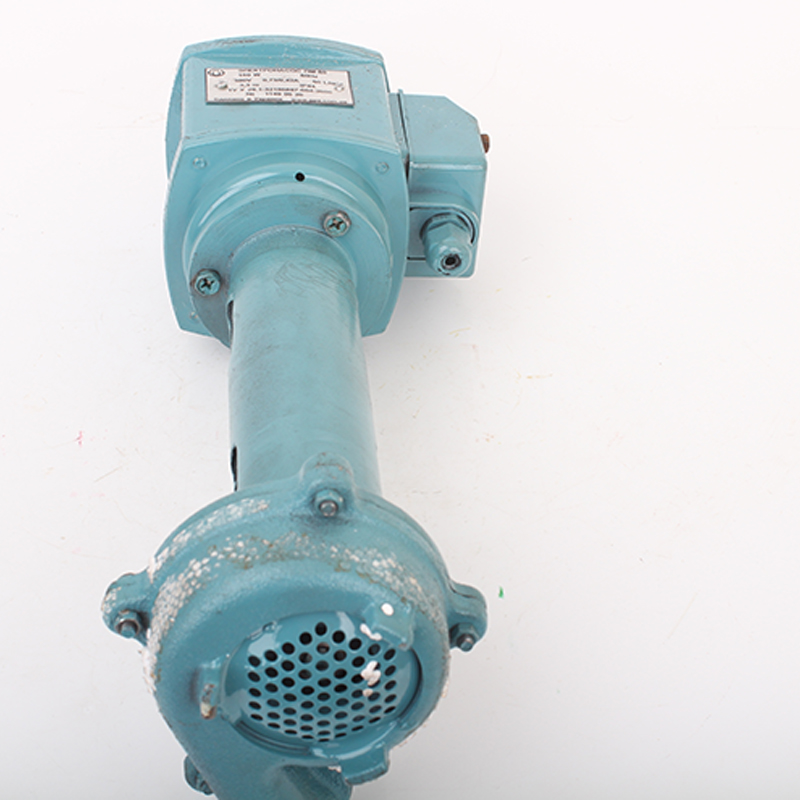

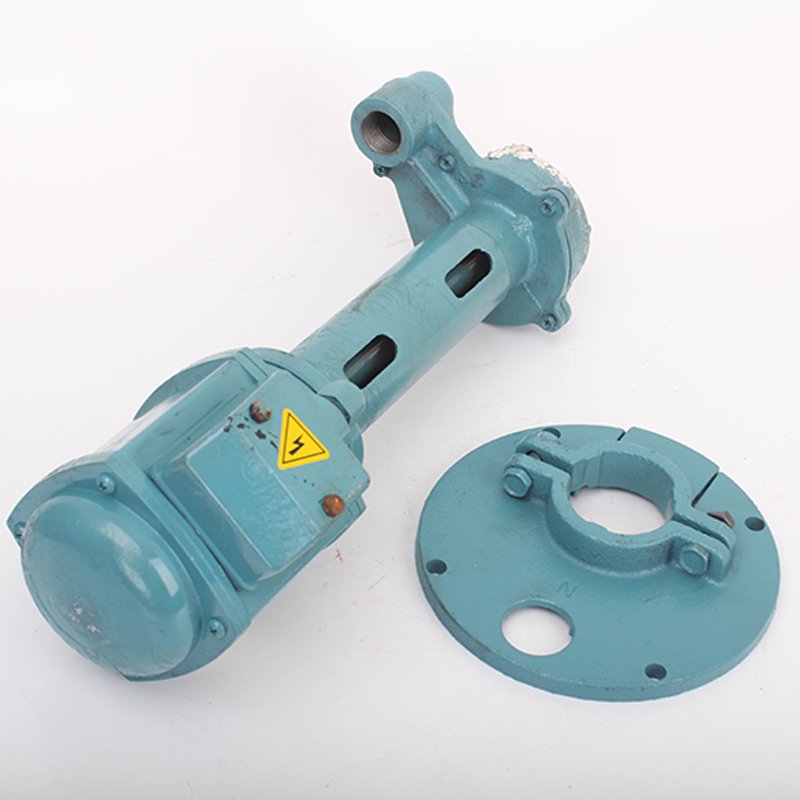

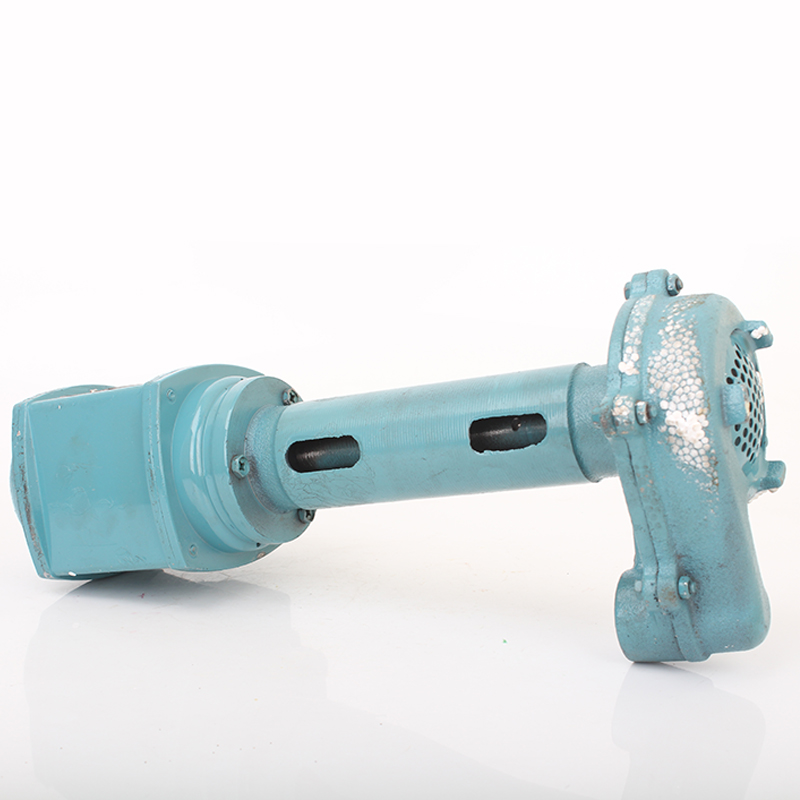

Электрические насосы ПМ-50
Насосы ПМ-50 предназначены для подачи смазочно-охлаждающих жидкостей в системах охлаждения инструмента металлорежущих станков. Насосы электрические, вертикальные с погружной насосной частью.

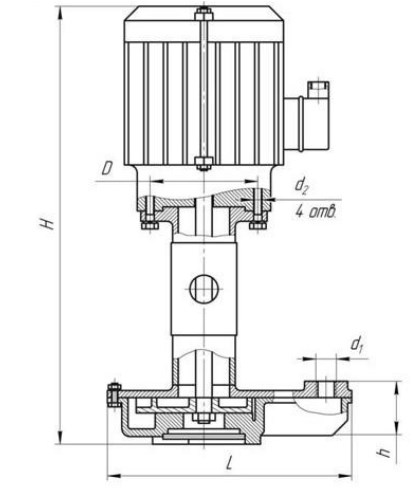

Рис.1 Схема габаритных размеров насоса ПМ-50
Наименование | ПМ-25 | ПМ-50 | ПМ-100 | ПМ-200 |
H, мм | 398 | 570 | ||
h, мм | 43 | 80 | ||
A. мм | 160 | 224 | ||
D, мм | 85±0,2 | 100±0,2 | ||
d1, мм | G¾ | M33*2 | ||
d2, мм | M6 | M8 | ||
Наименование показателя | Норма для насоса | |||
ПМ-25 | ПМ-50 | ПМ-100 | ПМ-200 | |
Номинальная подача, л/мин | 25 | 50 | 100 | 200 |
Давление на выходе, МПа | 0,03 | 0,02 | 0,04 | 0,04 |
КПД, %, не менее | 14 | 18 | 19 | 35 |
Высота погружения, см | 80 | 200 | 100 | 280 |
Номинальная мощность, кВт, не более | 0,18 | 0,25 | 0,55 | 0,75 |
Масса, кг | 8 | 8 | 15 | 15 |
