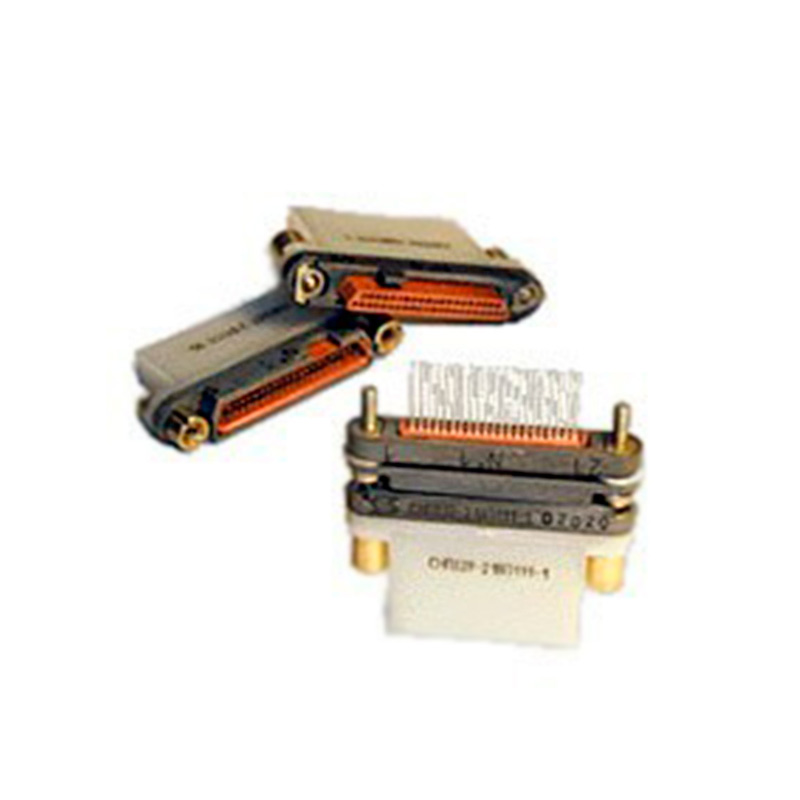

Электрические соединители ОНП-ЖИ-8-42/46Х8-Р29-С

Электрические соединители ОНП-ЖИ-8-42/46Х8-Р29-С служат для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 150 В.

Структура обозначения

Электрические соединители маркируются так: ОНП-ЖИ-8-42/46х8-Р29-1В, где:

• ОНП-ЖИ-8 - тип соединителя;
• 42 - количество контактов;
• 46х8 - условный размер (длина и ширина);
• Р - вид контактов: В - вилка, Р - розетка;
• 29 - конструктивное исполнение:
• 23 - розетка приборная, устанавливаемая с внутренней стороны стенки прибора,
• 29 - розетка приборная, устанавливаемая с наружной стороны стенки прибора,
• 38 - вилка кабельная;
• 1 - номер позиции кодирующего элемента; С - дополнительное обозначение только для соединителей с серебряным покрытием контактов; В - всеклиматическое исполнение.
