Электрические соединители ОНП-ЖИ-8-42/46Х8 — В38-С

Электрические соединители ОНП-ЖИ-8-42/46Х8 — В38-С предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 150 В.

Структура условного обозначения

Соединители маркируются так ОНП-ЖИ-8-42/46х8-В38-6В, где:

• ОНП-ЖИ-8 - тип соединителя;
• 42 - количество контактов;
• 46х8 - условный размер (длина и ширина);
• Р - вид контактов:
  • В - вилка,
  • Р - розетка;
• 38 - конструктивное исполнение:
  • 23 - розетка приборная, устанавливаемая с внутренней стороны стенки прибора,
  • 29 - розетка приборная, устанавливаемая с наружной стороны стенки прибора,
  • 38 - вилка кабельная;
• 6 - номер позиции кодирующего элемента;
• С - дополнительное обозначение только для соединителей с серебряным покрытием контактов;
• В - всеклиматическое исполнение.

Конструктивные особенности

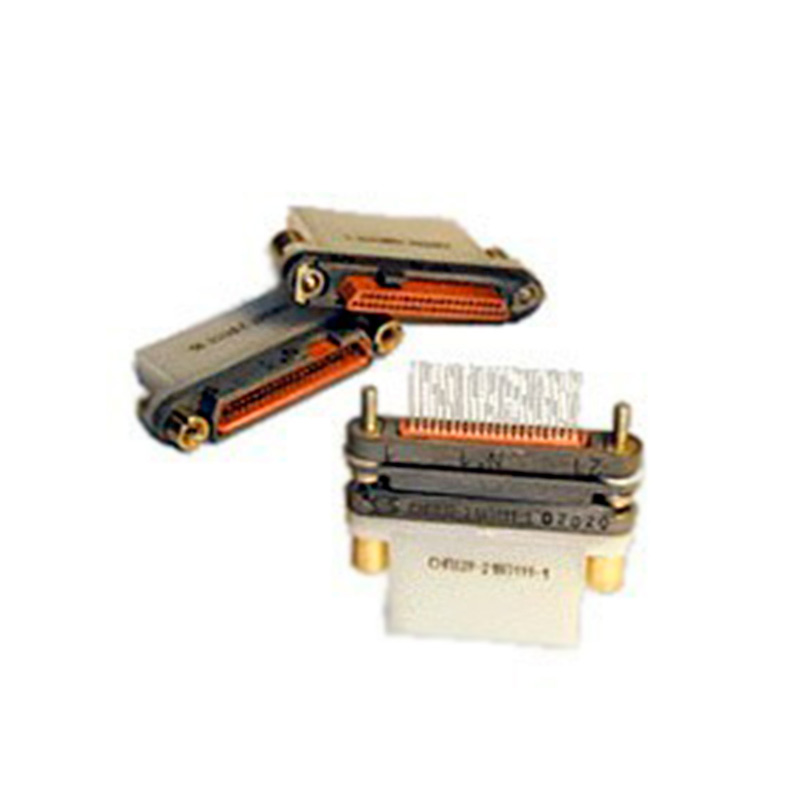

• Соединители состоят из кабельной вилки и приборной розетки для объемного монтажа с винтовой фиксацией сочлененного положения.
• Вилка изготавливается с прямым кожухом, розетка без кожуха, устанавливаемая с внутренней или наружной стороны стенки прибора.
• Соединители ОНП-ЖИ-8 экранированные с токопроводным покрытием корпусных деталей.
• Покрытие контактов: серебро, золото.
