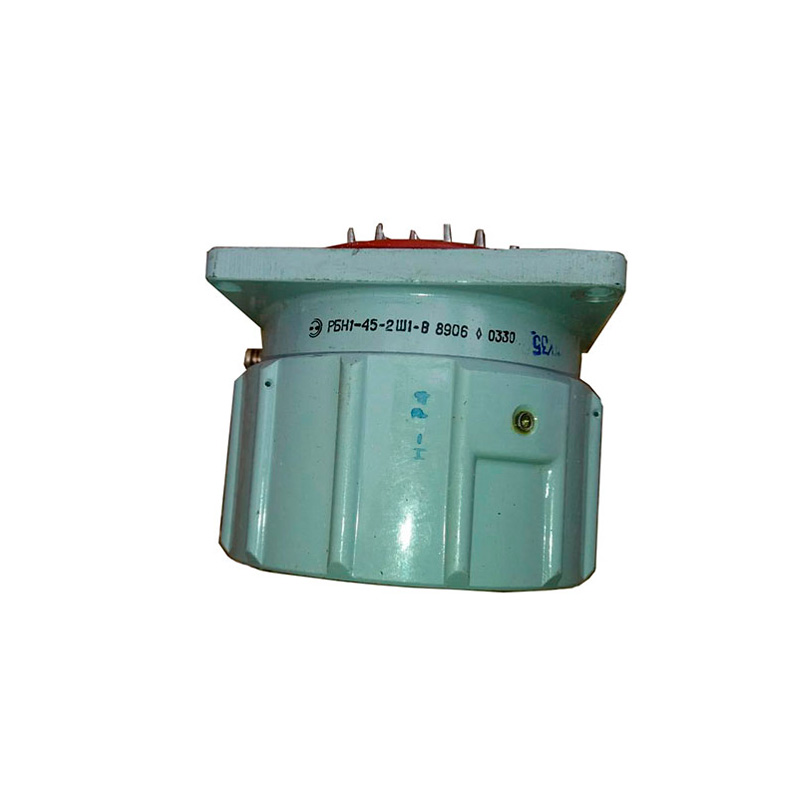

Электрические соединители РБН1-45-2Ш

Под заказ

Производитель:

Электрические соединители РБН1-45-2Ш используются в электрических цепях постоянного или переменного токов частотой до 3 МГц при напряжении до 700 В.

Структура условного обозначения

Соединители маркируются так: РБН1-45-2Ш1-В, где:

РБН1 - тип соединителя, водонепроницаемое исполнение;
45 - количество контактов;
2 - Сочетание контактов:
- 2 - контакты диаметром 1,5 мм;
- 5 - контакты диаметром 5,5 мм;
- 17 - контакты диаметром 3,5; 5,5; 9,0 мм;
- 18 - контакты диаметром 2,5 мм;
- 19 - контакты диаметром 3,5 мм;
- 26 - контакты диаметром 3,5; 5,5 мм;
Ш - вид контактов:
- Ш - вилка (штырь),
- Г - розетка (гнездо);
1 - Конструктивное исполнение;
1 - приборная вилка (розетка);
2 - кабельная вилка (розетка) в угловом корпусе для соединения с приборной розеткой (вилкой);
3 - кабельная вилка (розетка) для соединения “кабель-кабель”;
4 - кабельная вилка (розетка) в прямом корпусе для соединения с приборной розеткой (вилкой);
В - всеклиматическое исполнение.

Максимальное рабочее напряжение постоянного тока, не более	500 В
Сопротивление изоляции в нормальных климатических условиях, не менее	5000 Мом
Сопротивление электрического контакта(соответственно диаметрам 2,5; 3,5; 5,5), не более	2,0; 1,0; 0,7 мОм
Рабочий ток на контакт (соответственно диаметрам 2,5; 3,5; 5,5), не более	20; 50; 100 А
