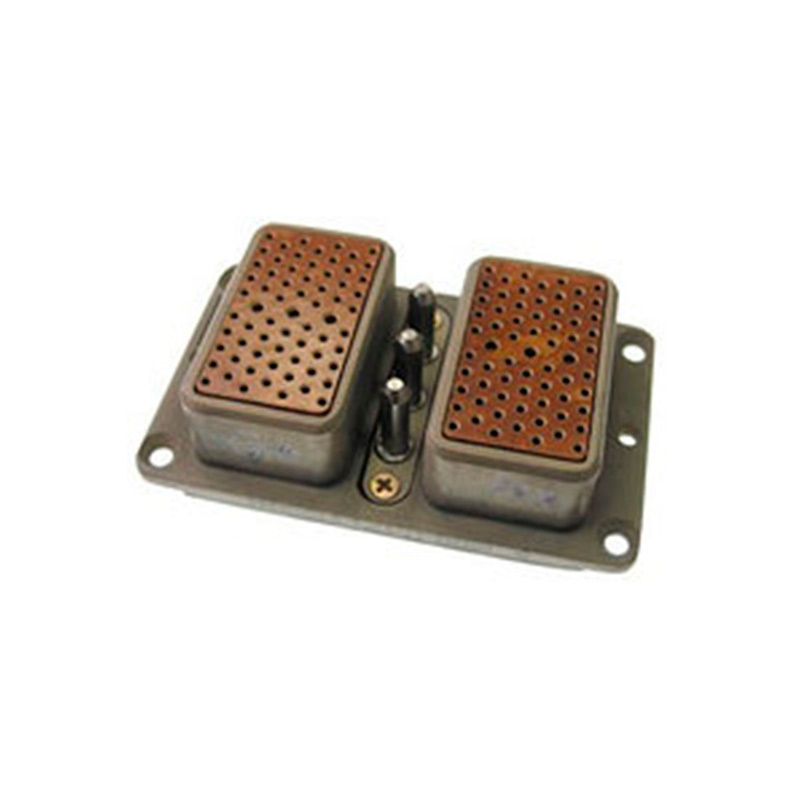

Электрические соединители РПКМ3-45/57Г3-В

Электрические соединители РПКМ3-45/57Г3-В применяются в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения.

Структура условного обозначения

Соединители маркируются так: РПКМ3-6(26,32,38,45,57,67,С)/6(26,32,38,45,57,67,С)Ш(Г)1(3,4)-1(2,3,0,С)/1(2,3,0)-В, где:

• РПКМ - тип соединителя - соединитель прямоугольный.
• 3 - сдвоенный соединитель с серебрёными контактами.
• Количество контактов:
  • 6, 26, 32, 38, 45, 57, 67/6, 26, 32, 38, 45, 57, 67;
  • С - отсутствие схемы расположений контактов.
• Вид контактов:
  • Ш - вилка (штырь);
  • Г - розетка (гнездо).
• Конструктивное исполнение:
  • 1 - вилка без кожуха;
  • 2 - розетка без кожуха, корпус с отверстиями для крепления кожуха;
  • 3 - розетка без кожуха, корпус без отверстий для крепления кожуха;
  • 4 - розетка с кожухом (не изготовляется)
• Дополнительное обозначение номера радиочастотных контактов:
  • 1, 2, 3/1, 2, 3;
  • 0 - отсутствие радиочастотных контактов.
  • С - отсутствие схем расположений контактов.
• Покрытие контактов - серебро.
• В - всеклиматическое исполнение.
