Электрические соединители РПКМ3-57/57Г1-В

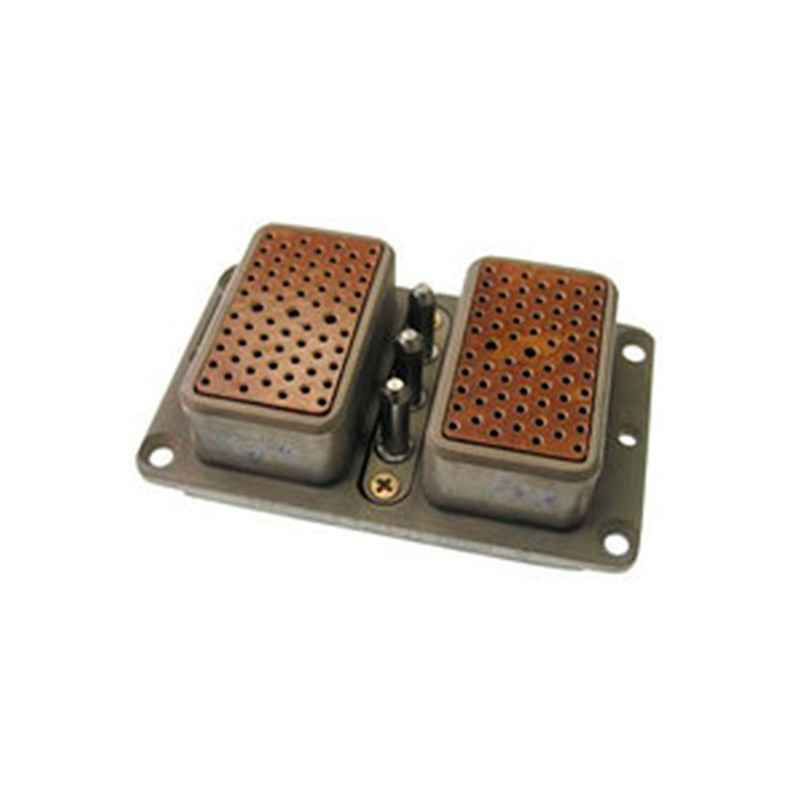

Соединитель РПКМ3-57/57Г1-В представляет собой розетку прямоугольную сдвоенную без кожуха, предназначенную для применения в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.
Структура условного обозначения
Соединители электрические маркируются так: РПКМ3-57/57Г1-В, где:
- РПКМ - тип соединителя - соединитель прямоугольный.
- 3 - сдвоенный соединитель с серебрёными контактами.
- 57/57 - количество контактов в верхней/нижней схеме расположения контактов.
- Г - розетка.
- 1 - розетка без кожуха, корпус с отверстиями для крепления кожуха.
- В - всеклиматическое исполнение.
Условия эксплуатации
Соединители РПКМ3-57/57Г1-В остаются работоспособными при воздействии:
- температуры окружающего воздуха - от -60° С до +100° С.
- смены температур с учетом перегрева контактов - от -60° С до +120° С.
- атмосферного пониженного рабочего давления - 0,13 мПа (10-6 мм рт. ст.).
Сопротивление электрического контакта (соответственно диаметрам 1,0; 1,5; РЧ контакт), не более | 1,0; 1,5; 10 мОм |
Рабочий ток на контакт, не более | 1,3/1,3 А |
Сопротивление изоляции в нормальных климатических условиях (соответственно НЧ, РЧ соединители), не менее | 5000; 1000 МОм |
Максимальное рабочее напряжение постоянного тока, не более | 400/400 В |
