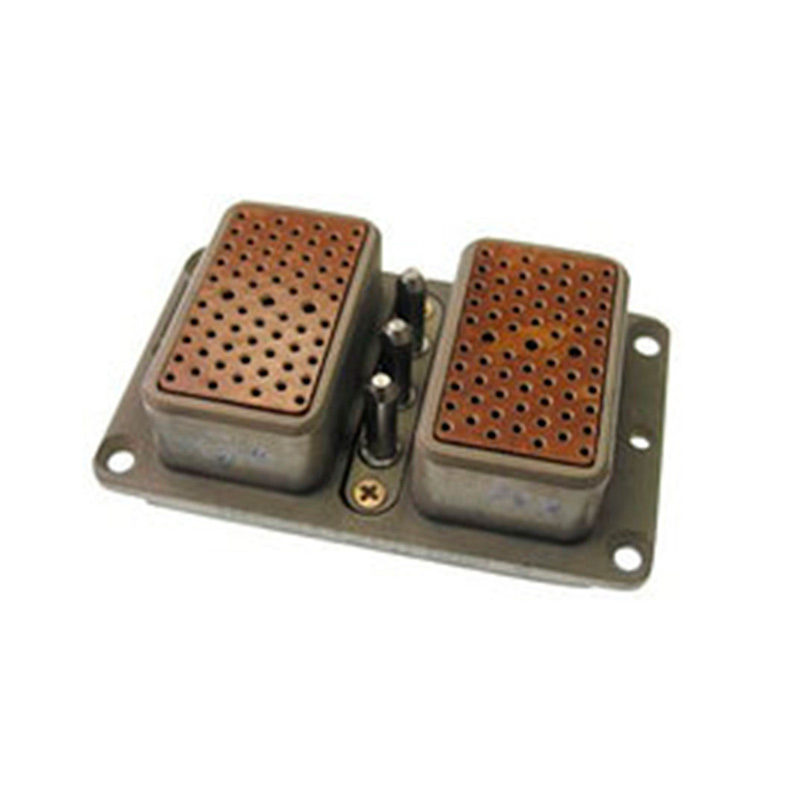

Электрические соединители РПКМ3-67/67Г3-В
Производитель:
РПКМ3-67/67Г3-В соединители широко применяются в разных электро-, радио- и контрольно-измерительных приборах.
Структура условного обозначения
Соединители маркируются так: РПКМ3-67/67Г3-В, где:
- РПКМ3 - Тип соединителя: сдвоенный соединитель с серебреными контактами;
- 67/67 - Количество контактов;
- Г - Вид контактов: Ш – вилка (штырь); Г – розетка (гнездо);
- 3 - Конструктивное исполнение:
- Вилка:
- 1 – без кожуха.
- Розетка:
- 1 – без кожуха, корпус с отверстиями для крепления кожуха;
- 3 – без кожуха, корпус без отверстий для крепления кожуха;
- 4 – с кожухом (не изготовляется);
- 0/1 - Дополнительное обозначение номера для радиочастотных контактов;
- Вилка:
- В - Всеклиматическое исполнение.
Сопротивление электрического контакта (соответственно диаметрам 1,0; 1,5; РЧ контакт), не более | 1,0; 1,5; 10 мОм |
Максимальное рабочее напряжение постоянного тока (зависимо от номеров контактов, находящихся под максимальным напряжением), не более | 400;1000/100; 350 В |
Рабочий ток на контакт (зависимо от номеров контактов, находящихся под максимальным напряжением), не более | 1,3/1,0; 6,0 А |
Сопротивление изоляции в нормальных климатических условиях (соответственно НЧ, РЧ соединители), не менее | 5000; 1000 МОм |
