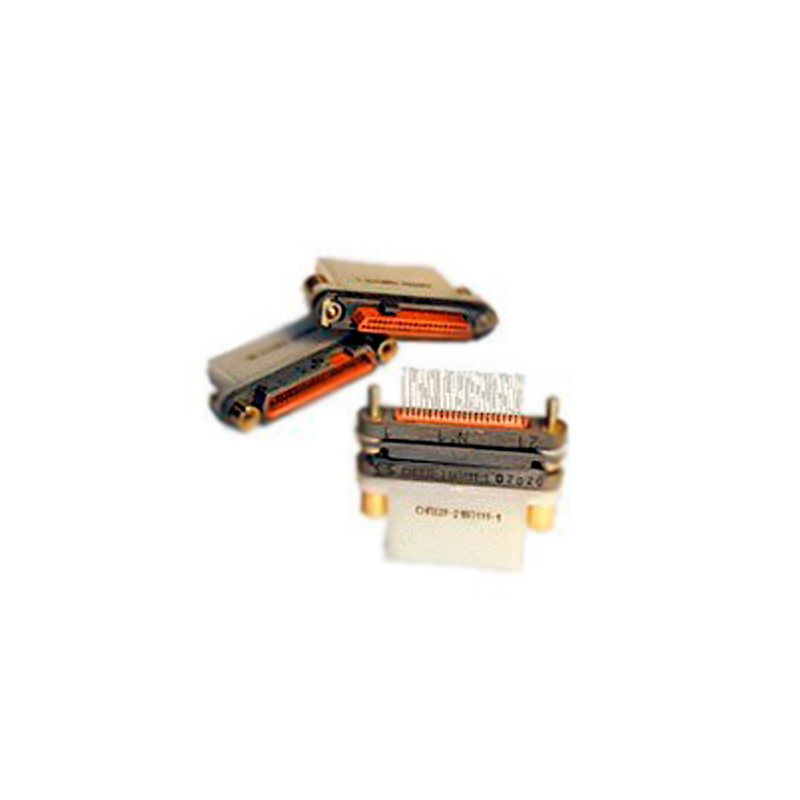

Электрический соединитель ОНП-ЖИ-8-21/46Х8-В38
Электрический соединитель ОНП-ЖИ-8-21/46Х8-В38 предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 150 В и силе тока на контакт до 2 А.
Конструкция
Соединители, корпусные неэкранированные и экранированные, состоят из кабельной вилки и приборной розетки для объемного монтажа с винтовой фиксацией сочлененного положения. Вилка корпусного варианта изготавливается с прямым кожухом, розетка, устанавливаемая с внутренней или наружной стороны стенки прибора, изготавливается без кожуха.
Корпусной вариант розетки может поставляться с формованными выводами контактов. Соединители, без корпусов неэкранированные состоят из кабельной вилки и приборной розетки для объемного монтажа с фиксацией сочлененного положения устройством потребителя.
Покрытие контактов - золото.
| Параметры | Значения |
| Количество контактов | 21 |
| Покрытие контактов | золото |
| Количество сочленений-расчленений | 500 |
| Максимальное рабочее напряжение постоянного тока, не более | 150 В |
| Сопротивление изоляции в нормальных климатических условиях, не менее | 5000 Мом |
| Рабочий ток на контакт, не более | 1 А |
| Сопротивление электрического контакта, не более | 10 мОм |
| Температурный режим эксплуатации | от -60° С до +85° С |
| Допустимая вибрация розетки | от 1 Гц до 3000 Гц с ускорением 200 м/с2 |
