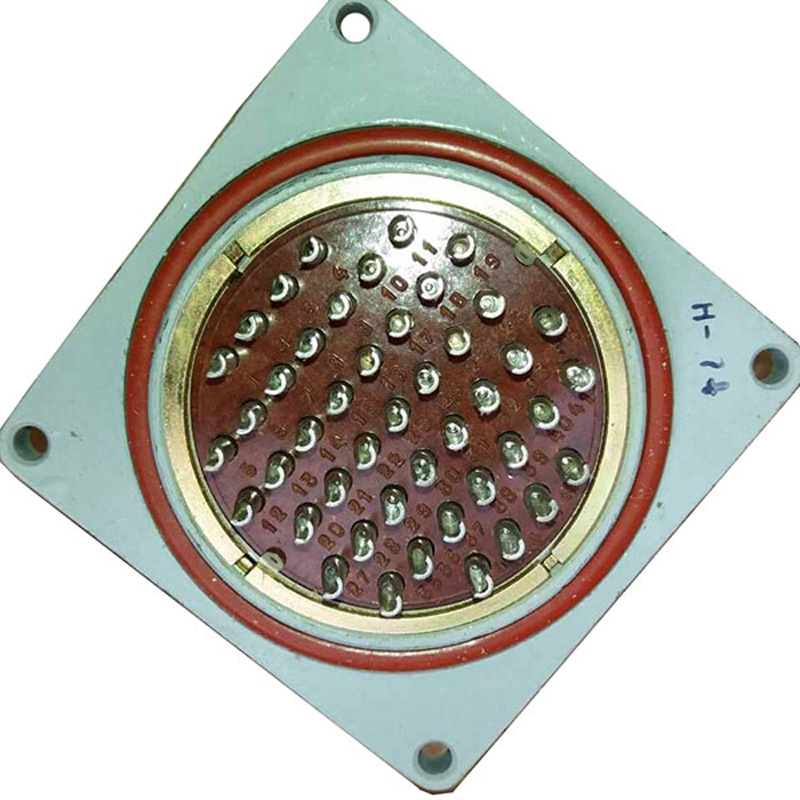

Электрический соединитель РБН1-45-2Г

Под заказ

Производитель:

Электрический соединитель РБН1-45-2Г широко применяется в разных электро-, радио- и контрольно-измерительных приборах.

Структура условного обозначения

Электрические соединители маркируются так: РБН1-45-2Г1-В, где:

РБН1Б - тип соединителя, брызгозащитное исполнение;
45 - количество контактов;
2 - Сочетание контактов:
- 2 - контакты диаметром 1,5 мм;
- 5 - контакты диаметром 5,5 мм;
- 17 - контакты диаметром 3,5; 5,5; 9,0 мм;
- 18 - контакты диаметром 2,5 мм;
- 19 - контакты диаметром 3,5 мм;
- 26 - контакты диаметром 3,5; 5,5 мм;
Г - вид контактов:
- Ш - вилка (штырь),
- Г - розетка (гнездо);
1 - Конструктивное исполнение;
- 1 - приборная вилка (розетка);
- 2 - кабельная вилка (розетка) в угловом корпусе для соединения с приборной розеткой (вилкой);
- 3 - кабельная вилка (розетка) для соединения “кабель-кабель”;
- 4 - кабельная вилка (розетка) в прямом корпусе для соединения с приборной розеткой (вилкой);
В - всеклиматическое исполнение.

Максимальное рабочее напряжение постоянного тока, не более	500 В
Сопротивление изоляции в нормальных климатических условиях, не менее	5000 Мом
Сопротивление электрического контакта(соответственно диаметрам 2,5; 3,5; 5,5), не более	2,0; 1,0; 0,7 мОм
Рабочий ток на контакт (соответственно диаметрам 2,5; 3,5; 5,5), не более	20; 50; 100 А
