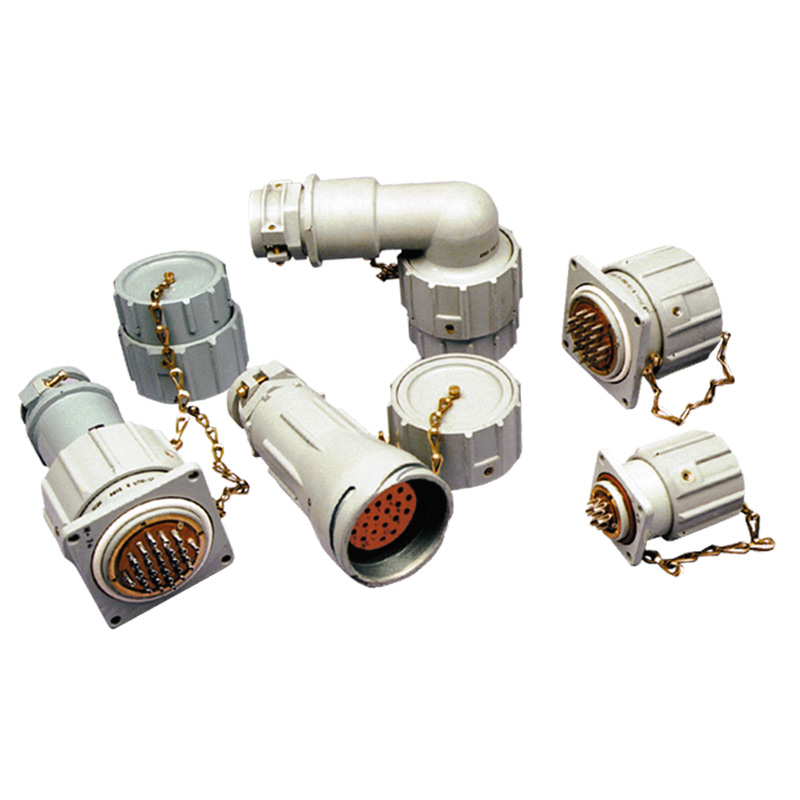

Электрический соединитель РБН1Б-45-2Ш

Под заказ

Производитель:

Электрический соединитель РБН1Б-45-2Ш используется в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения.

Структура условного обозначения

Электрические соединители маркируются так: РБН1Б-3(4,5,6,7,12,16,20,26,30,37,45)-2(5,17,18,19, 26)Ш(Г)1(2,3,4)-В, где:

РБН1Б - тип соединителя - соединитель цилиндрический брызгозащитный.
3, 4, 5, 6, 7, 12, 16, 20, 26, 30, 37, 45 - количество контактов.
Сочетания контактов:
- 2 - контакты диаметром 1,5 мм;
- 5 - контакты диаметром 5,5 мм;
- 17 - контакты диаметром 3,5 мм, 5,5 мм, 9 мм;
- 18 - контакты диаметром 2,5 мм;
- 19 - контакты диаметром 3,5 мм;
- 26 - контакты диаметром 3,5 мм, 5,5 мм.
Вид контактов:
- Ш - вилка (штырь);
- Г - розетка (гнездо).
Конструктивное исполнение:
- 1 - приборная вилка (розетка);
- 2 - кабельная вилка (розетка) в угловом корпусе для соединения с приборной розеткой (вилкой);
- 3 - кабельная вилка (розетка) для соединения «кабель-кабель»;
- 4 - кабельная вилка (розетка) в прямом корпусе для соединения с приборной розеткой (вилкой).
В - всеклиматическое исполнение.

Параметры	Значения
Количество контактов	45
Диаметр контактов	1,5 мм
Разьем	штырь (вилка)
Максимальное рабочее напряжение постоянного тока, не более	500 В
Сопротивление изоляции в нормальных климатических условиях, не менее	5000 Мом
Сопротивление электрического контакта(соответственно диаметрам 2,5; 3,5; 5,5), не более	2,0; 1,0; 0,7 мОм
Рабочий ток на контакт (соответственно диаметрам 2,5; 3,5; 5,5), не более	20; 50; 100 А
