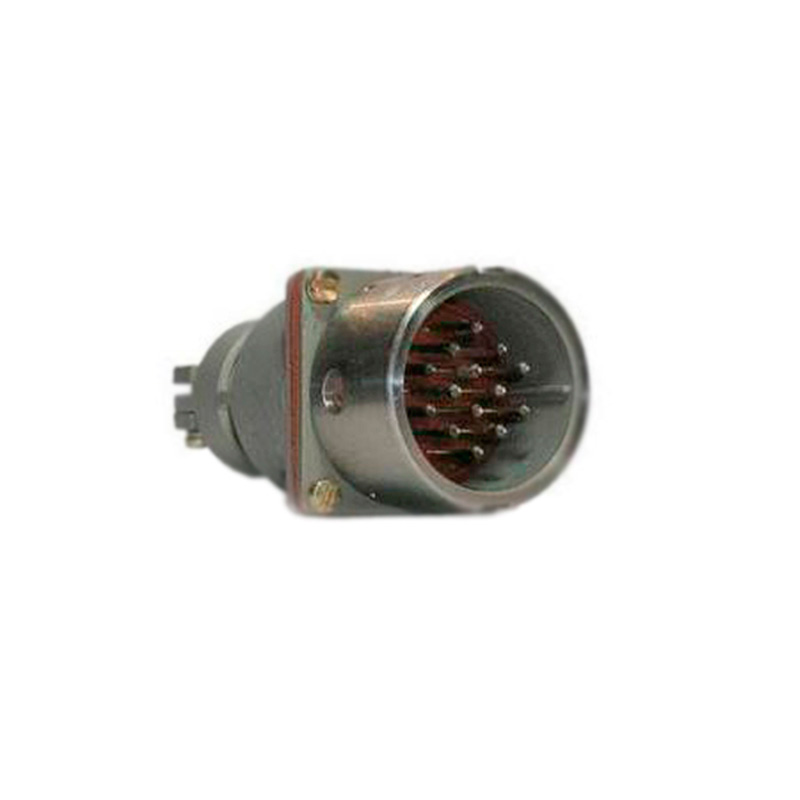

Электрический соединитель РБН2-14-18Ш2

Электрический соединитель РБН2-14-18Ш2 применяется для работы в электрических цепях постоянного или переменного токов частотой до 3 МГц при напряжении до 500 В.

Структура условного обозначения

Соединители маркируются так: РБН2-14-18Ш2-В, где:

• РБН2 - тип соединителя;
• 14 - количество контактов;
• 18 - сочетание контактов;
  • 18 - все контакты диаметром 2,5мм;
  • 26 - контакты диаметром 2,5 и 5,5мм;
  • 34 - контакты диаметром 2,5; 3,5; 5,5мм;
• Ш - вид контактов:
  • Ш - вилка (штырь)
  • Г - розетка (гнездо);
• 2 - конструктивное исполнение:
  • 2 - блочный соединитель,
  • 7 - кабельный соединитель;
• В - всеклиматическое исполнение.

Рис.1. Габаритный чертеж электрического соединителя РБН2-14-18Ш2
