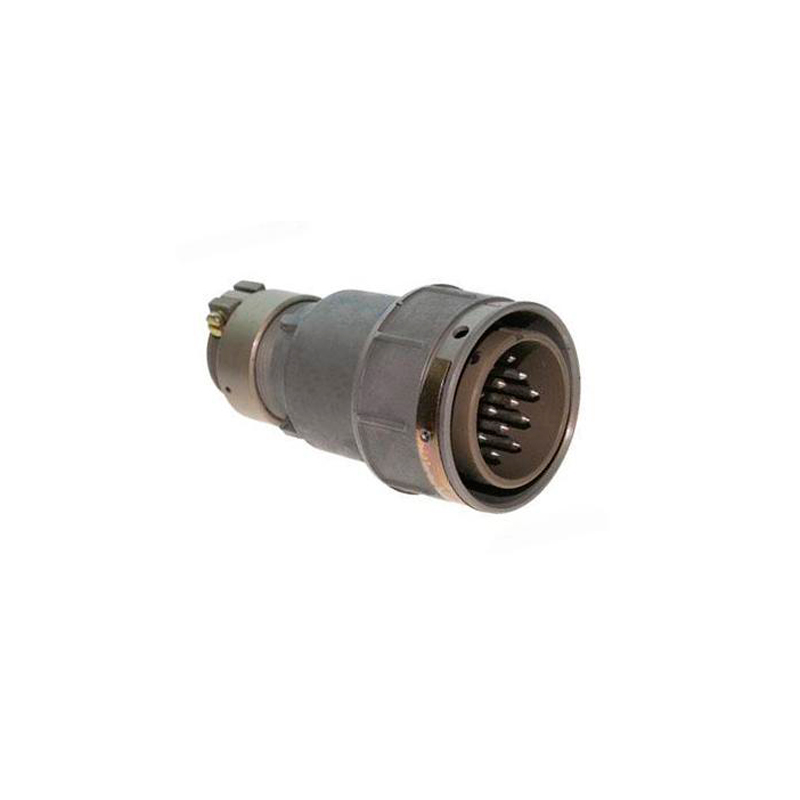

Электрический соединитель РБН2-23-34Ш2

Соединители РБН2-23-34Ш2-В быстросочленяемые, пылебрызгозащищенные предназначены для работы в электрических цепях постоянного или переменного токов частотой до 3 МГц при напряжении до 500 В.

Конструкция

Изготавливаются для наружного монтажа, во всеклиматическом исполнении в соответствии с техническими условиями ОСТ В 11 0121-91, АВ0.364.032ТУ.

Соединители состоят из двух частей:

• вилки
• розетки.

Вилки и розетки могут быть как блочными (приборными), так и кабельными.

Блочная часть изготавливается с кожухом или без кожуха, кабельная – с кожухом, поляризация корпусов – одношпоночная.

Кабельная часть имеет замковое устройство для быстрой фиксации сочлененного положения соединителя, состоящего из пружинного кольца с двумя кнопками, которые являются дополнительными поляризующими элементами соединителя.

Пружинное кольцо на кабельной части и втулка на блочной части могут быть установлены на корпус в шести различных положениях. Сочленение соединителей возможно при совпадении цифрового индекса на блочной и кабельной частях соединителя.
