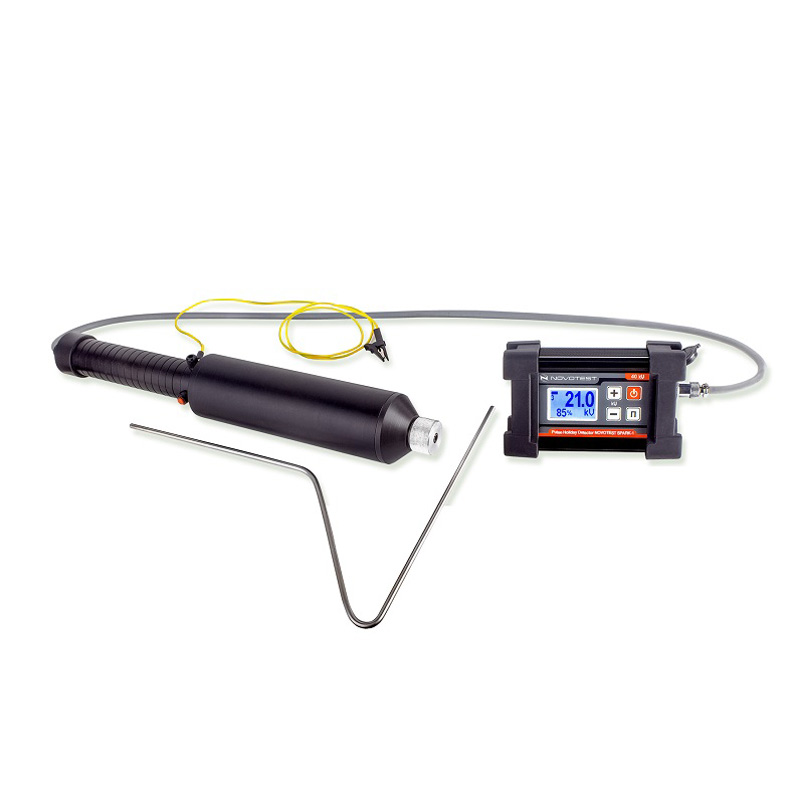

Электроискровой дефектоскоп Искра-1
Электроискровой дефектоскоп Искра-1 предназначен для проведения контроля сплошности различных покрытий, преимущественно покрытий нефте- и газопроводов.
Комплект поставки
Совместно с дефектоскопом Искра-1 поставляется:
- электронный блок;
- высоковольтный трансформатор-держатель;
- провод заземления, снабженный зажимом типа «крокодил»;
- электрод;
- зарядное устройство;
- паспорт и руководство по эксплуатации.
Работа устройства
Контроль проводится согласно стандартам:
- ДСТУ 4219-2003 «Трубопроводи сталеві магістральні загальні вимоги до захисту від корозії»;
- ГОСТ Р 51164-98 «Трубопроводы стальные магистральные»;
- ASTM G62 «Standard Test Methods for Holiday Detection in Pipeline Coatings».
Проводить контроль покрытия можно на эксплуатируемых трубопроводах и на трубах в процессе производства (после нанесения покрытия). По ДСТУ 4219 и ГОСТ Р 51164 контроль проводиться после проведения предварительного испытания на удар, контроль проводится непосредственно в месте подверженном удару.
Для проведения контроля используются всевозможные электроды (веерный, Т-образный, серповидный и т.д.) которые позволяют провести контроль покрытия в труднодоступных местах изделия.
| Толщина контролируемого покрытия, мм | до 12 |
| Наименьший диаметр выявляемого дефекта, мм | 0,1 |
| Выходное напряжение, кВ | от 1 до 40 |
| Дискретность изменения выходного напряжения, кВ | 0,1 |
| Частота следования импульса, Гц | от 30 до 35 |
| Скорость перемещения электрода, не более, см/с | 25 |
| Время непрерывной работы от аккумуляторной батареи, не менее, ч | 5 |
Рабочие условия эксплуатации прибора:
| от -40 до +50 до 95 при 25 °С от 86,6 до 106,6 |
| Масса высоковольтного трансформатора, не более, кг | 1,6 |
| Масса блока управления, не более, кг | 1,1 |
