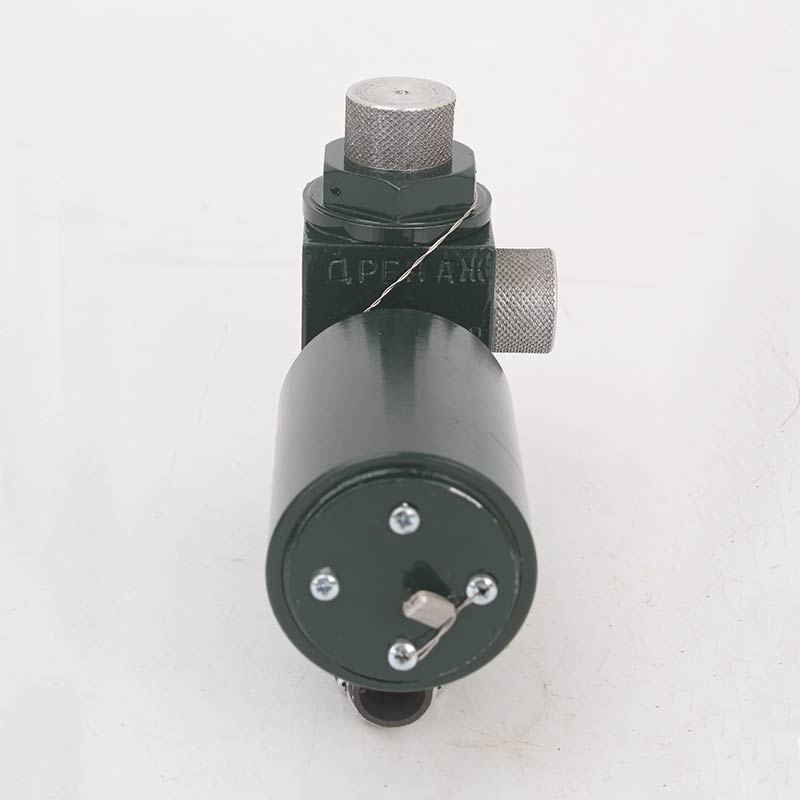

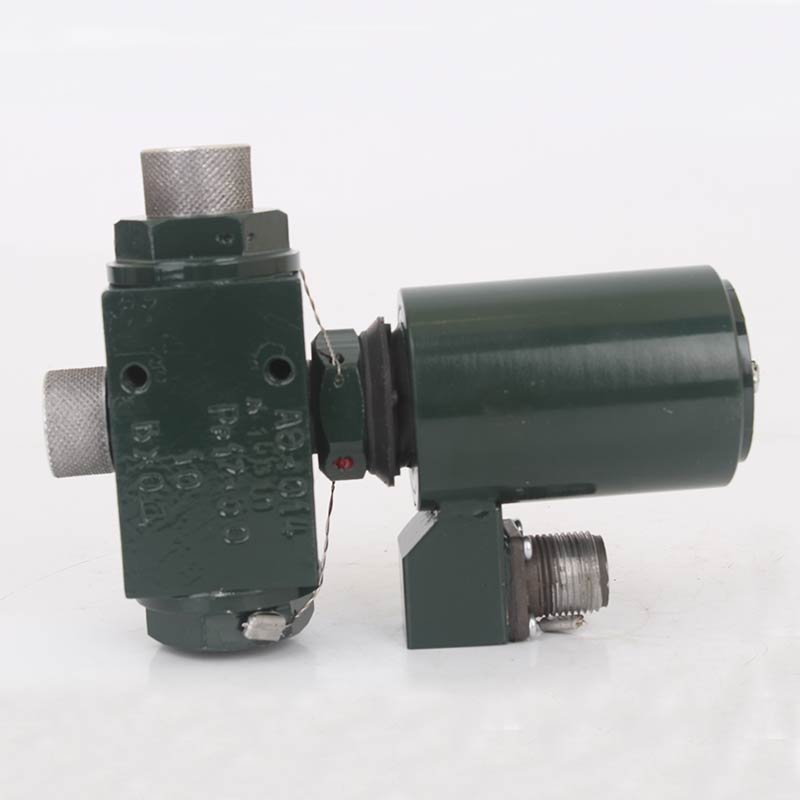

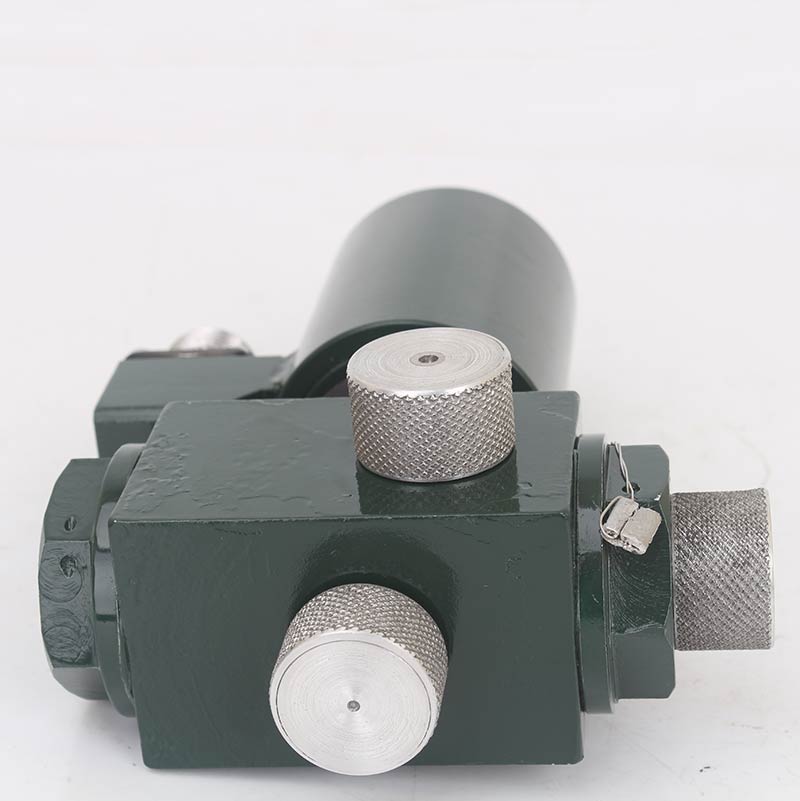

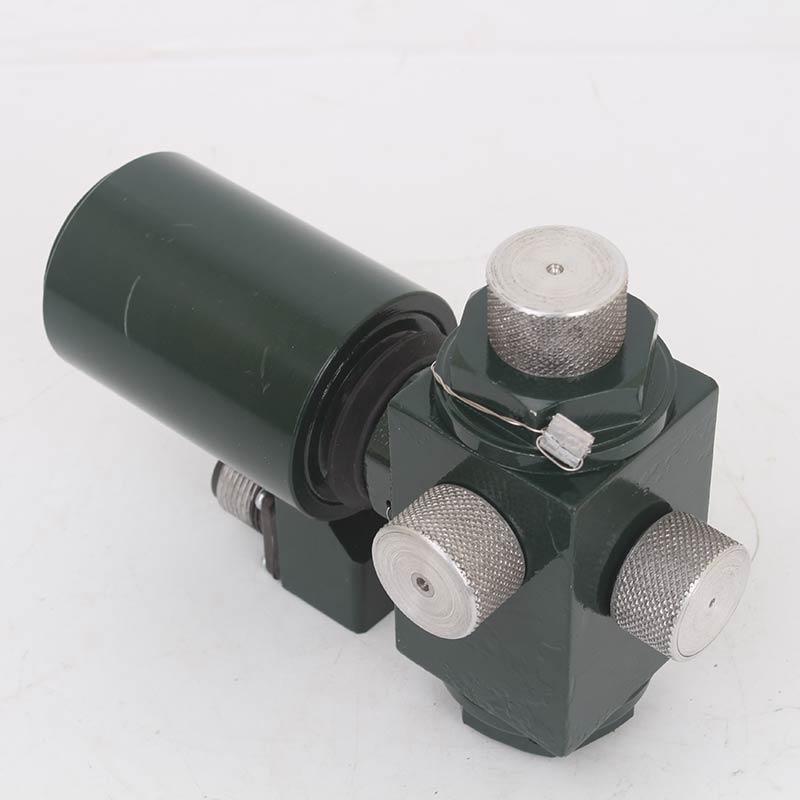

Электропневмоклапан АЭ-014

Электропневмоклапан АЭ-014 предназначен для дистанционного перекрытия пневмомагистрали.

Модификации

Электропневмоклапан разработан в двух вариантах:

• с ручным включателем (АЭ-014 вар. II);
• без ручного включателя (АЭ-014).

Конструктивное исполнение

Клапан АЭ-014 включает 2 ведущих узла:

• электромагнит, который используется для управления функционированием пневматического клапана. Он состоит из регулировочного винта, якоря, катушки, накидной гайки, крышки, прокладки. Его питание происходит от сети постоянного тока с напряжением (В) 27±3;
• пневматический клапан, который используется для закрытия, открытия пневматической магистрали. Он состоит из корпуса, основного, дренажного клапана, клапана в сборе, прокладок, седла, штуцера, заглушки, пружин, колец, штоков.

Электропневмоклапан имеет нормально-закрытое исполнение с дренажом. Соответственно, если электромагнит включен, то он открыт, если обесточен – закрыт (полость (выходная) соединена с дренажом).

Принцип действия

Перекрытие пневматического магистрального трубопровода производится главным клапаном. Он прижимается к седлу корпуса с помощью специальной пружины и под действием силы давления сжатого воздуха. При перераспределении сил давления происходит открытие или закрытие клапана. В случае отключения электропитания управление производится с помощью ручной рукоятки.

Эксплуатация

Электропневмоклапаны АЭ-014 сохраняют работоспособность:

• в температурном диапазоне от -50 до +50 ºС;
• при относительной влажности окружающего воздуха до 98 % при температуре 35 ºС;
• при воздействии инея, росы и пыли;
• после воздействия многократных ударных нагрузок с ускорением до 15 g с частотой 80 ударов в минуту.
