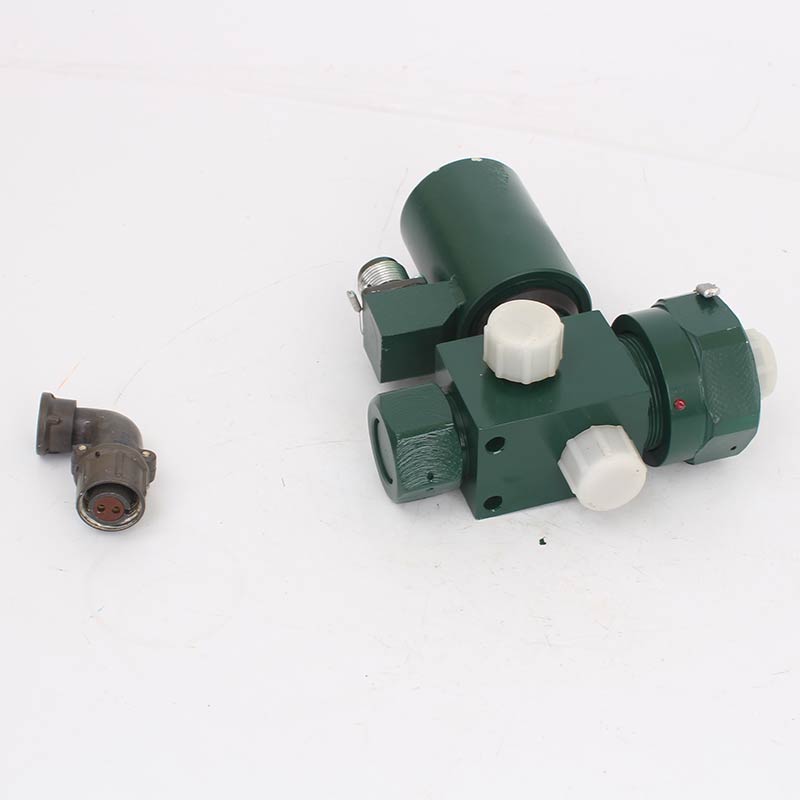

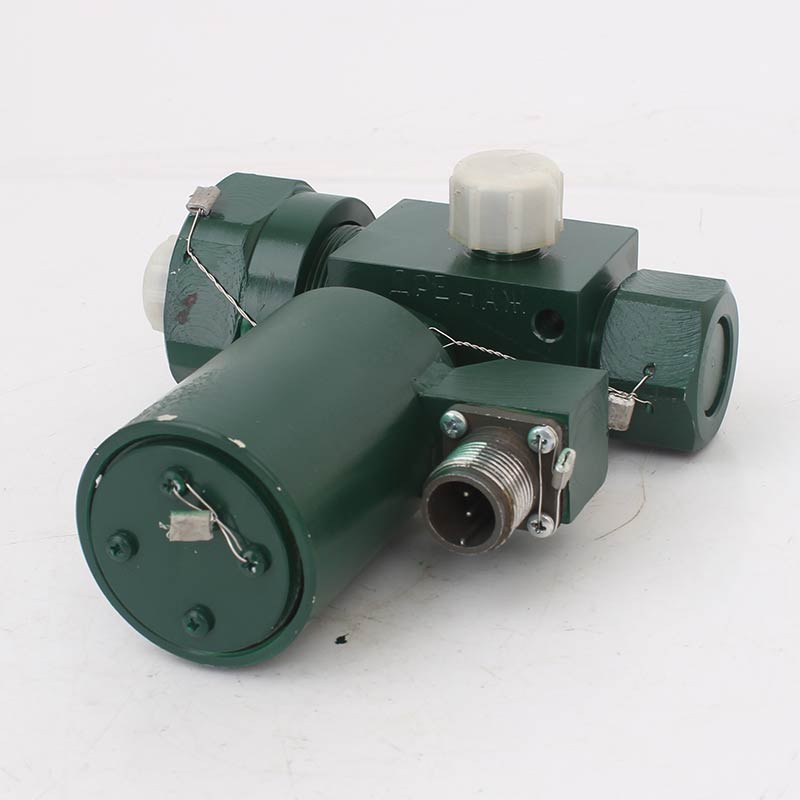

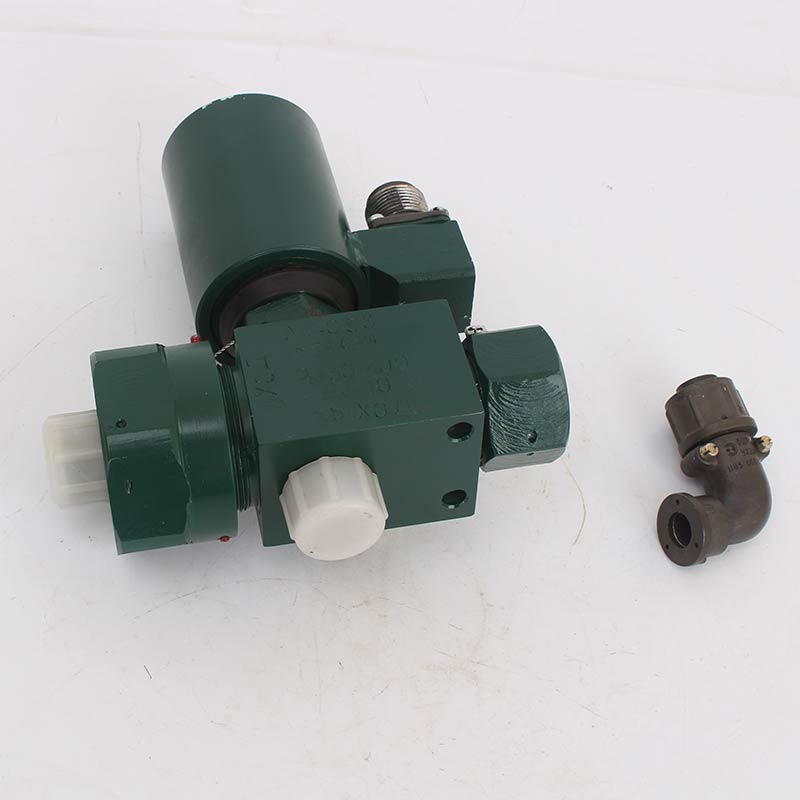

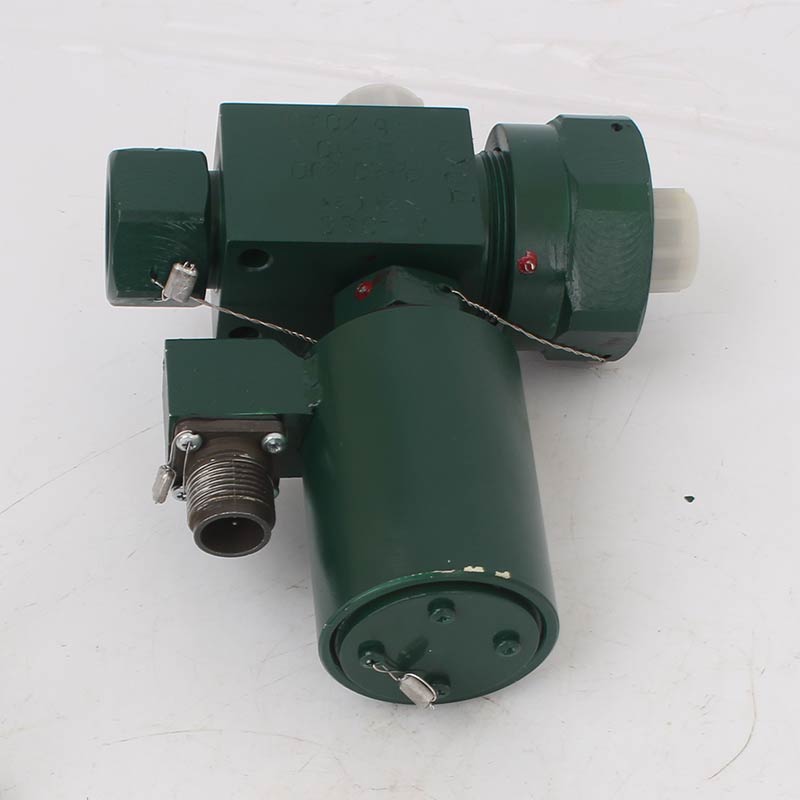

Электропневмоклапан АЭ-058

Электропневмоклапан АЭ-058 предназначен для дистанционного перекрытия пневмомагистрали.

Модификации

Электропневмоклапан разработан в двух вариантах:

• с ручным включателем (АЭ-058 вар. II);
• без ручного включателя АЭ-058).

Конститутивное исполнение

Электропневматический клапан АЭ-058 присоединяется к конструкции пневмопривода и обеспечивает оперативное изменение его состояния (с помощью электрических сигналов). Управляемые пневмоприводы входят в состав исполнительных устройств, комплектующих магистральные линии транспортировки газообразных сред. Передача газа по пневмомагистралям осуществляется от источника, создающего избыточное давление, к потребителю.

Электропневмоклапан имеет нормально-закрытое исполнение. В течение его нахождения в закрытом состоянии осуществляется сброс газовой среды в атмосферное пространство. В открытом состоянии обеспечивается беспрепятственное прохождение газовой среды с минимальным аэродинамическим сопротивлением напору.

В качестве присоединительных элементов используются штуцера размером М18х1,5мм.

Комплектующие изделия для модели АЭ-058 маркируются индексом АЭ-МЗА.

Область применения

Клапан АЭ-058 используется для управления режимом работы пневмоприводов, которыми оснащаются исполнительные механизмы систем транспортировки газовых сред. Подключение к пневмоприводам осуществляется с помощью соединителей штуцерного типа.

Допустимые рабочие среды:

• воздух,
• азот,
• гелий.

Комплектность

В стандартный набор поставки пневмоклапана АЭ-058 входит:

• паспорт - 1 экз,
• руководство по эксплуатации - 1 экз.
