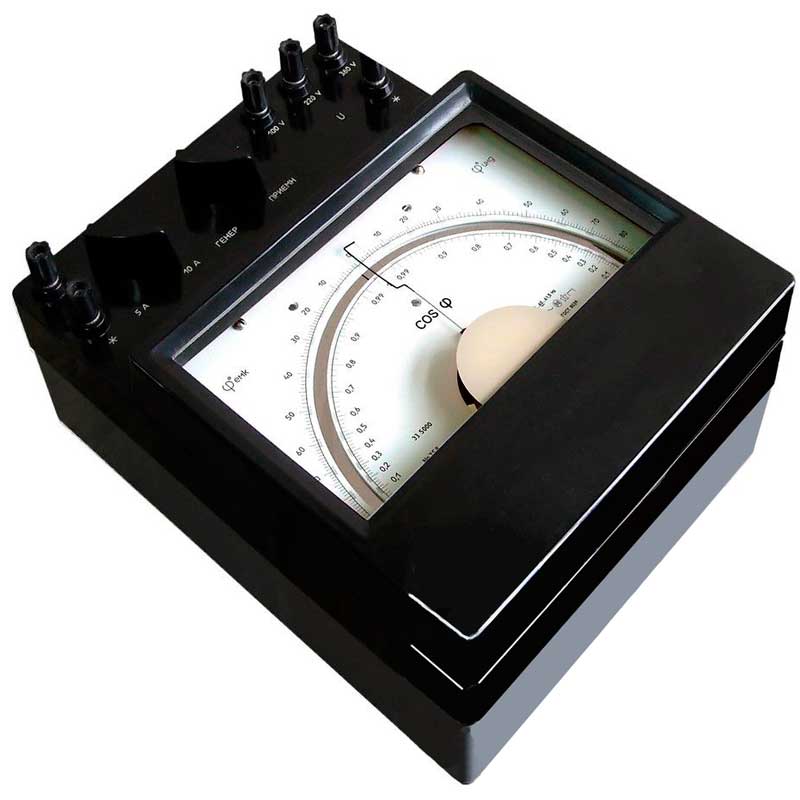

Фазометр Э35000
Фазометр Э35000 в комплекте с трансформатором тока И515 предназначен для применения в качестве образцового при проверке и аттестации фазометров Д578, Д5782. При этом должны учитываться поправки к показаниям фазометра приведенные в паспорте.
Основные особенности
Данный фазометр без трансформатора тока И515 и без учета поправок может использоваться как фазометр класса точности 0,2 при токах последовательной цепи от 20 до 100% при номинальных напряжениях 100, 127 и 220 В. Фазометр измеряет угол сдвига фаз между основными гармониками тока и напряжения при коэффициенте гармоник не более 5%.
Комплект поставки
- Фазометр Э35000 – 1 шт.
- Техническое описание и инструкция по эксплуатации – 1 экз.
- Паспорт – 1 экз.
| Параметр | Значение |
|---|---|
| Пределы измерения угла сдвига фаз | 0-90-180-270-360 электрических градусов |
| Пределы измерения коэффициента мощности | 1-0-1-0-1 |
| Номинальные напряжения | 100, 127, 220 В |
| Нормальная частота | 60 Гц |
| Фазометр без трансформатора тока И515 и без учета поправок соответствует классу точности по ГОСТ 8039 | 0,2 |
| Номинальные токи 5 и 10 А при токах последовательной цепи соответственно | 1; 2; 5 и 10 А |
| Погрешность фазометра в комплекте с трансформатором тока с учетом поправок, приведенная к концу шкалы, не превышает 0,1% при следующих условиях: | |
| - напряжении, отличающемся от номинального значения не более чем на | 2% |
| - номинальных первичных токах трансформатора тока И515 | 1; 2,5; 5 и 10 А |
| - при положении переключателя тока фазометра | 5 А |
| - частоте | 60±0,5 Гц |
| - после прогрева фазометра номинальным током и напряжением при нормальной частоте, длительностью | 1 ч |
| - отклонении прибора от горизонтального положения не более чем на | 1° |
| Фазометр является | восстанавливаемым, ремонтируемым изделием |
| Габаритные размеры не более | 230 x 280 x 140 мм |
| Масса, не более | 7,0 кг |
