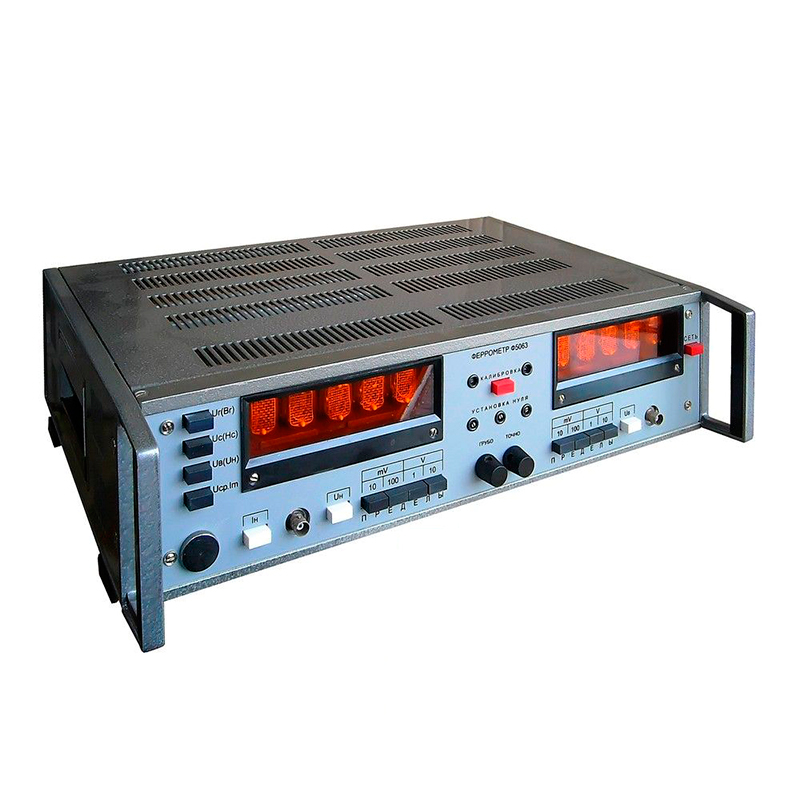

Феррометр Ф5063

Под заказ

Производитель:

Описание
Отзывы

Феррометр Ф5063 предназначен для:

измерения динамических магнитных циклов ферромагнитных материалов и их параметров в диапазоне частот от 50 до 1000 Гц;
измерения средних значений напряжений при синусоидальной и искаженной форме кривой сигнала в диапазоне частот от 25 Гц до 10 кГц;
измерения мгновенных значений токов при синусоидальной и искаженной форме сигнала в диапазоне частот от 50 Гц до 1 кГц;
измерения средних значений проекции входных напряжения на направление перпендикулярное одному из них.

Таблица 1 – технические характеристики
Параметры		Значения
Диапазоны измерений среднего значения напряжения по каждому каналу		10 мВ; 100 мВ; 1 В, 10 В
Рабочий диапазон частот		50 Гц – 1 кГц
Измерение амплитудных значений индукции и напряженности магнитного поля в режиме измерений средних значений напряжения обеспечивается в диапазоне частот		от 25 Гц до 10 кГц
Предел допускаемой основной абсолютной погрешности измерений Ф5063 определяется по формуле		ΔU = ±(aU + 0,001U_k) *
Максимальный фазовый сдвиг между каналами		20'
Диапазон плавного изменения фазы управляющего напряжения		240°
Входное сопротивление феррометра по каждому каналу, не менее		1 МОм (при входной ёмкости не более 100 пФ)
Для измерения амплитудного значения тока в одном из каналов имеются калиброванные резисторы (см. табл. 3)
Предел допускаемой основной абсолютной погрешности измерений тока определяется по формуле		ΔI = ±(0,01I + 0,002I_k)
Время установления рабочего режима феррометра, не более		30 мин.
Время непрерывной работы, не более		8 ч.
Питание феррометра осуществляется от сети переменного тока:	частотой	50 (±0,5) Гц
	напряжением	220 (±22) В
Потребляемая мощность, не более		50 В·А
Наработка на отказ, не менее		4500 ч.
Средний срок службы, не менее		6 лет
Габаритные размеры		490 x 130 x 375 мм
Масса		13 кг

* a – это погрешность в относительных единицах от показаний прибора Ф5063.

Коэффициенты усреднения kуср формы кривой измеряемого напряжения (отношение амплитудного значения к среднему) и значения коэффициентов а для разных диапазонов частот, указаны в таблице 2

Таблица 2
Диапазон частот	Коэффициенты усреднения k_уср формы кривой измеряемого напряжения	Значения коэффициента а
25 Гц – 50 Гц	1 - 20	0,01
50 Гц – 1000 Гц	1 - 5	0,005
	5 - 10	0,005
	10 - 20	0,1
1000 Гц – 10000 Гц	1 - 1,5	0,01

Номинальные значения сопротивлений резисторов, соответствующие им диапазоны измерений тока и диапазоны измерений напряжения, а также фиксированные значения рабочих частот, указаны в таблице 3

Таблица 3
Диапазон измерений напряжения	Номинальное сопротивление резисторам	Диапазон измерений тока	Частота
0,01 В	10 Ом	10 мА	50 Гц
0,1 В	1 Ом	100 мА	50 Гц
1 В	0,1 Ом	1000 мА	100 Гц
10 В	0,01 Ом	10000 мА	1000 Гц

Комплект поставки

Феррометр Ф5063 – 1 шт.
Калиброванный резистор – 4 шт.
Переходной блок – 1 шт.
Плоский наконечник – 2 шт.
Запасной предохранитель ПМ1 – 3 шт.
Запасная лампа ИН-125 – 1 шт.
Соединительный кабель– 2 шт.
Зажим – 4 шт.
Техническое описание и инструкция по эксплуатации – 1 экз.
Паспорт – 1 экз.
