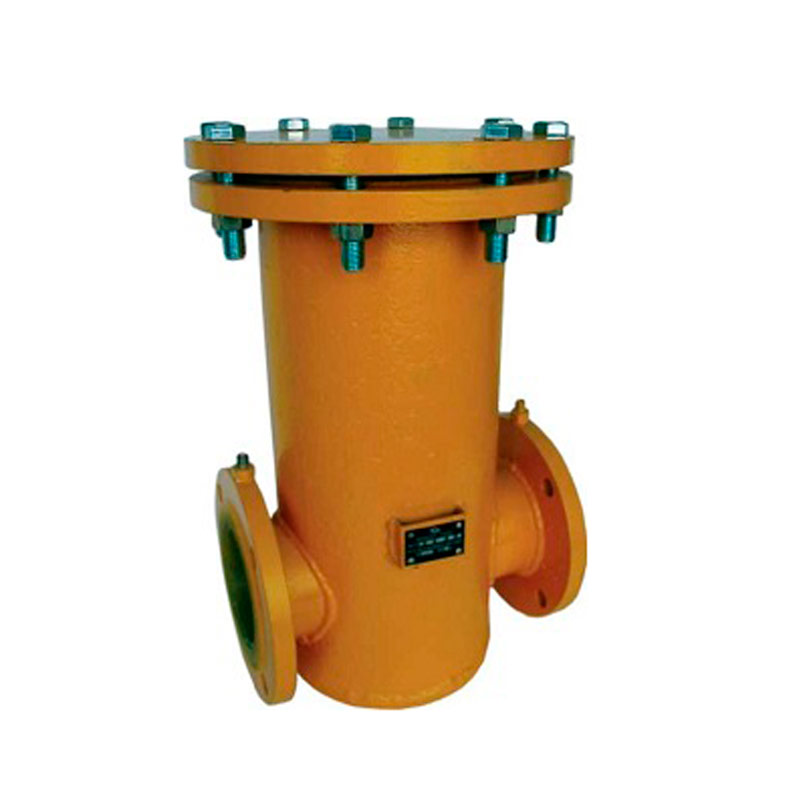

Фильтры газа ФГТ
Производитель:
Фильтры газа ФГТ предназначены для очистки природного газа от механических примесей.
Структура условного обозначения
Фильтры ФГТ обозначаются так: ФГТ-DN-Рраб-50-В-I ТУ У28.2-05782912-007:2013,где
- DN - номинальный диаметр;
- Рраб - значение максимального рабочего давления, МПа;
- 50- степень фильтрации, мкм;
- В - материал из которого изготовляется фильтрующий элемент:
- Т - из трубы полипропиленовой;
- С - из сетки и полотна.
- I - индикатор перепада давления (при наличии).
Особенности
- Фильтры газа ФГТ повышают надежность, долговечность работы счетчиков и другого оборудования пунктов учета расхода газа.
- По требованию заказчика поставляются в комплекте со счетчиком газа либо по отдельному заказу.
Устройство и принцип действия
Работоспособность фильтров во время работы регламентируется потерей давления. Величина потери давления на фильтре указывает на степень загрязнения фильтрующего элемента. Использование данных фильтров дает возможность замены фильтрующего элемента без снятия фильтра из трубопровода.
Эксплуатация
Оптимальными условиями для использования фильтров ФГТ являются:
- температура окружающей среды от -30 до +50,
- относительная влажность воздуха 80%.
| Номинальный диаметр DN | 50 | 80 | 100 | 125 | 150 | 200 | 250 | 280 |
|---|---|---|---|---|---|---|---|---|
| Максимальное рабочее давление | 0,63; 1; 1,6; 2,5; 6,3 | 0,63; 1; 1,6; 2,5; 6,3 | 0,63; 1; 1,6; 2,5; 6,3 | 0,63; 1; 1,6; 2,5; 6,3 | 0,63; 1; 1,6; 2,5; 6,3 | 0,63; 1; 1,6; 2,5; 6,3 | 0,63; 1; 1,6; 2,5; 6,3 | 0,63; 1; 1,6; 2,5; 6,3 |
| Степень фильтрации, мкм | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
| Значение максимальной потери давления, кПа | 1,0 | 1,7 | 1,7 | 1,7 | 1,8 | 1,8 | 2,5 | 2,5 |
| Габаритные размеры (длина, высота), мм | 175х275 | 240х352 | 300х405 | 360х463 | 450х663 | 600х762 | 750х880 | 900х1083 |
| Присоединительные размеры | резьба к 11/4 | согласно ГОСТ 12820-80 | согласно ГОСТ 12820-80 | согласно ГОСТ 12820-80 | согласно ГОСТ 12820-80 | согласно ГОСТ 12820-80 | согласно ГОСТ 12820-80 | согласно ГОСТ 12820-80 |
