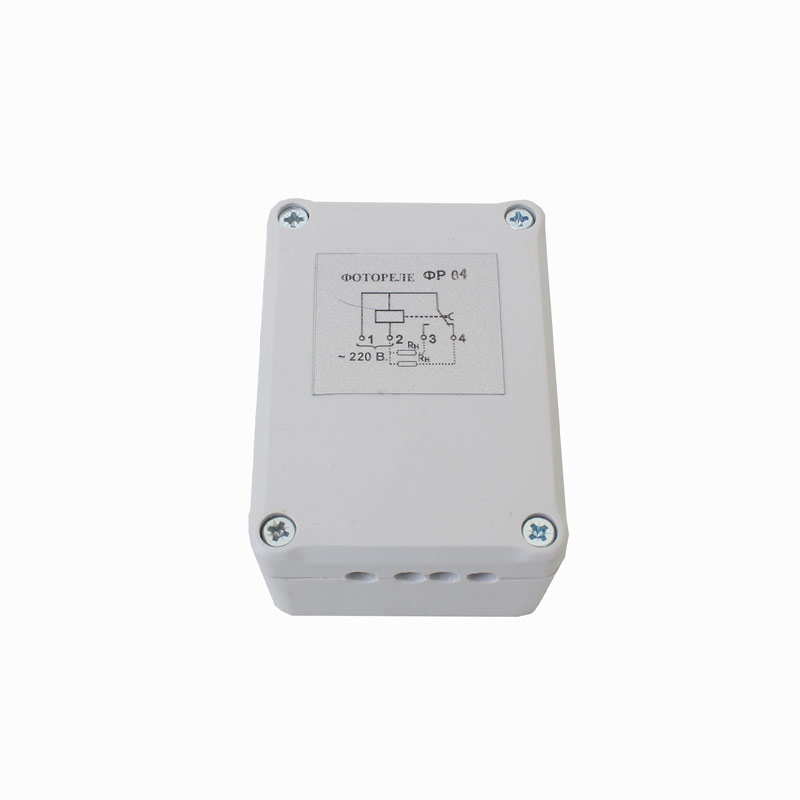

Фотореле ФР-04

Фотореле ФР-04 предназначено для автоматического включения и отключения освещения (или других устройств), при снижении (повышении) освещенности фотодатчика реле, и может применяться как отдельное устройство или в качестве комплектующего изделия в устройствах промышленной автоматики.

Устройство и принцип действия

Фотореле ФР-04 выполнено на базе полупроводниковых элементов с применением микросхем. В качестве исполнительного органа служит электромагнитное реле. Светочувствительный элемент в реле - выносной.

При подаче питания на реле и при условии, что уровень освещенности фотодатчика выше уставки, выходное реле отключено - контакты разомкнуты. При наступлении темноты, или если фотодатчик закрыт защитным экраном, выходное реле срабатывает и переключает свои контакты. При снятии экрана, контакты разомкнутся через 5 - 7 секунд. Эта задержка необходима для защиты от воздействия кратковременных вспышек.

Реле ФР-04 имеет регулируемую выдержку включенного состояния в диапазоне от 0,5 до 5ч. Реле срабатывает при наступлении темноты и через установленное время возврвщается в исходное состояние.

К каждому зажиму реле серии ФР можно подсоединить один или два провода сечением от 0,2 до 1,5мм². Место установки должно быть защищено от попадания воды, масла или солнечной радиации, а так же должна быть исключена возможность подогрева корпуса реле до температуры выше 55ºС. Выносной фотодатчик устанавливается на любой панели толщиной до 5мм в отверстие диаметром 10мм и прикручивается гайкой, а затем провода датчика подключаются к клеммам реле. Лицевая сторона датчика должна быть направлена в сторону источника света, от которого должно включиться реле и должна быть закрыта от других источников света. Реле могут устанавливаться на плоскость или рейку DIN 35мм.

Комплектность

В стандартный набор поставки фотореле ФР-04 входит:

• фотодатчик со шнуром длиной 1м;
• паспорт 1экземпляр, на партию, отправляемую в один адрес, если не оговорено в заказе.

Эксплуатация

Оптимальными условиями для использования фотореле ФР-04 являются:

• диапазон рабочих температур от -40 до +55°С;
• относительная влажность 98% при температуре плюс 25°С;
• окружающая среда - взрывобезопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
• вибрация мест крепления в диапазоне частот до 100Гц с ускорением до 2g.
