Газоанализатор 604
Газоанализаторы 604 применяются для беспрерывного контроля воздуха рабочей зоны на различных объектах химической, нефтехимической, газовой и других отраслей промышленности для раннего обнаружения опасностей, исходящих от токсичных и взрывоопасных газов, недостатка или избытка кислорода.
Конструкционные особенности
Конструкция газоанализатора обеспечивает непрерывный диффузионный отбор воздуха, автоматический контроль работоспособности, цифровую индикацию значений концентрации газов на жидкокристаллическом индикаторе табло газоанализатора в мг/м3 (% НКПР) и выходной токовый сигнал 4-20 мА. Газоанализатор выдаёт сигналы местной тревожной сигнализации (звуковой и световой) и сигналы на «сухие» контакты реле по каждому каналу измерений для управления исполнительным оборудованием (напр. вентиляцией) и средствами коллективного предупреждения персонала предприятий о превышении уровней ПДК и НКПР.

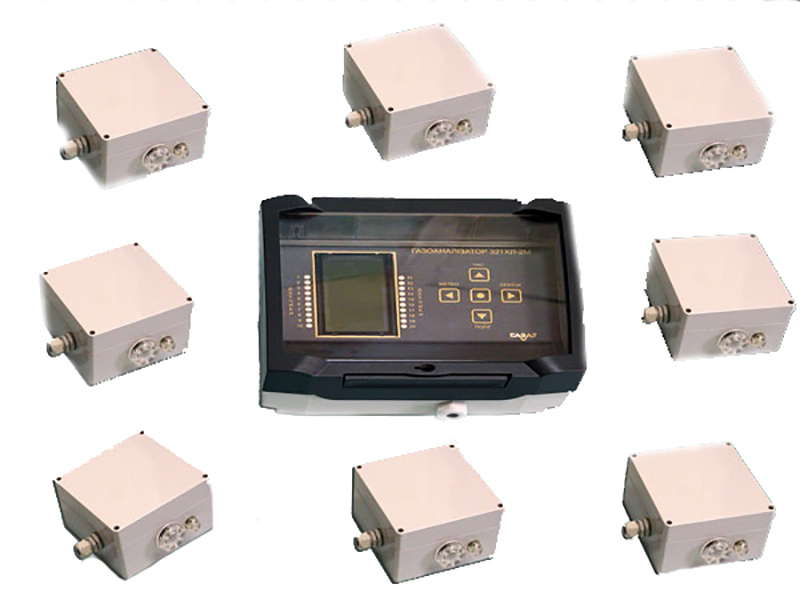

В состав газоанализаторов входят:
- блок измерительный (БИ),
- блок обработки информации (БОИ),
- блок питания (БП).
При многоканальном исполнении (от 2 до 32 БИ) в состав газоанализатора входит блок обработки и передачи данных (БОПД) с набором необходимого количества реле и возможностью передачи данных по интерфейсу RS 485 с протоколом MODBUS RTU Slave.
Применяется
Газоанализаторы серии 604 применяются также в коммунальном хозяйстве, при добыче, переработке, транспортировке нефти и газа, для установки на речных и морских судах, плавучих буровых установках (ПБУ) и морских стационарных платформах (МСП), а также других химически-опасных объектах.
Блок измерительный (БИ) | Измеряемый компонент | Единица измерения концентрации компонента | Диапазон измерений | Пределы допускаемой погрешности измерений | |
абсолютной, Δ | относительной, δ,% | ||||
604-151 ЭХ07 | О2 | об.д. % | 0-30 | ± 0,5 | - |
604-666 ЭХ17 | Н2S | мг/м3 | 0-1,5 1,5- 60 (120) | ±0,375 - | - ± 25 |
604-621 ЭХ05 | СО | мг/м3 | 0-10 10-150 (500) | ±2,5 - | - ± 25 |
604-123 ТК01 | СН4 | % НКПР | 0-50 50-100 | ± 5 ± 10 | - - |
604-667 ЭХ05 | SO2 | мг/м3 | 0-5 5-40 (250) | ± 1,25 - | - ± 25 |
604-645 ЭХ03 | NO2 | мг/м3 | 0-1 1 - 15 (30) | ± 0,25 - | - ± 25 |
604-662 ЭХ11 | Cl2 | мг/м3 | 0 - 0,5 0,5 – 5 | ±0,125 - | - ± 25 |
604-342 ЭХ07 | NH3 | мг/м3 | 0 - 10 10 – 70 (300) 0 – 250 250 – 650 (3000) | ± 2,5 - ± 62,5 - | - ± 25 - ± 25 |
604-652 ЭХ01 | О3 | мг/м3 | 0 – 0,08 0,08 -1,0 | ±0,025 - | - ± 25 |
Принцип измерений | электрохимический сенсор |
Порог срабатывания тревожной сигнализации | - ПДК ( 20% и 40% НКПР) |
Расстояние между БИ и БОИ, БОПД | до 1000 м |
Электропитание, потребляемая мощность | сеть переменного тока 220 В 50 Гц, 30 ВА |
Степень защиты по ГОСТ 14254-96: БИ БОИ, БОПД | IP 65 IP 41 |
Габаритные размеры и масса: БИ | 205 х 175х 90 мм, 0,5 кг |
БОИ | 200 х 200 х 80 мм, 1,0 кг |
БОПД | 290 х 225 х 95 мм, 1,2 кг |
Диапазон рабочих температур:БИ | от -30°С до + 40°С |
БОІ, БОПД | от +5°С до +50°С |
Исполнение взрывобезопасное | «искробезопасная электрическая цепь» |
