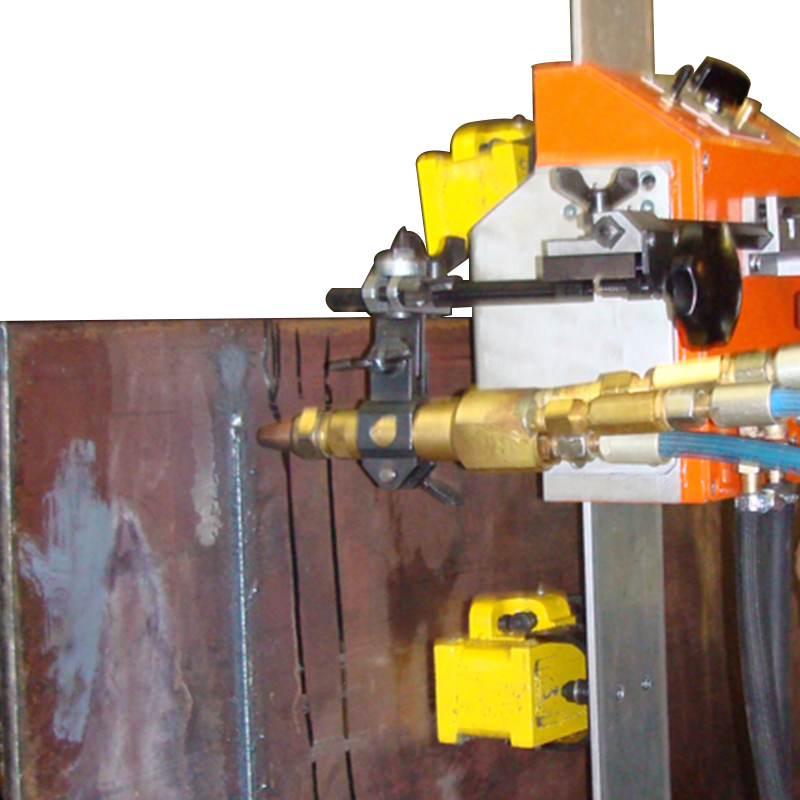

Газорежущая машина «Контур-М»
Газорежущая машина «Контур-М» предназначается для удаления монтажного припуска полотна переборок, обшивки бортовых и днищевых секций, настилов палуб в различных пространственных положениях.
Машина может производить резку на расстоянии до 100 мм от чистой кромки в стыковых соединениях и до 100 мм от горизонтальной плоскости – в угловых.
Машина вертикальной резки «Контур-М» перемешается вдоль обрабатываемой кромки по гибкой направляющей, которая крепится к корпусной конструкции на постоянных магнитах.
Функциональные возможности
Конструкцией переносной газорежущей машины «Контур-М» предусмотрена возможность выполнения следующих технологических операций:
- разделительную резку кромки одним резаком;
- по линии разметки;
- разделительную резку кромки с копированием чистой кромки ранее установленной секции;
- разделку фаски под сварку.
| Параметр | Значение |
|---|---|
| Количество работающих резаков, шт. | 1 |
| Толщина разрезаемого металла, мм | 4-40 |
| Скорость перемещения резака, м/мин | 0,1 – 0,8 |
Электродвигатель привода машины :постоянного тока, тип Д90-Н, 053.120.00 ТУ мощность, Вт число оборотов, об/мин напряжение питания, наибольшее, В |
90 8000 24 |
Питающая сеть, -род тока и напряжение: к блоку питания, переменный к ходовой тележке, постоянный |
12, 29, 44В 24В |
Давление рабочих газов, наибольшее, МПа (кгс/см2) кислород ацетилен |
1,0 (10,0) 0,1 (1,0) |
| Угол скоса кромки, наибольший, град: | 60 |
| Количество секций направляющих в комплекте, шт. | 3 |
| Длина секции направляющей, мм | 2050 |
Габаритные размеры ходовой части машины, мм длина ширина со штангой ширина без штанги высота |
228 340 200 200 |
Масса, кг: ходовой тележки машины (без шлангов и кабеля) секции направляющей блока питания полного комплекта машины |
8 13,5 2,9 58 |
