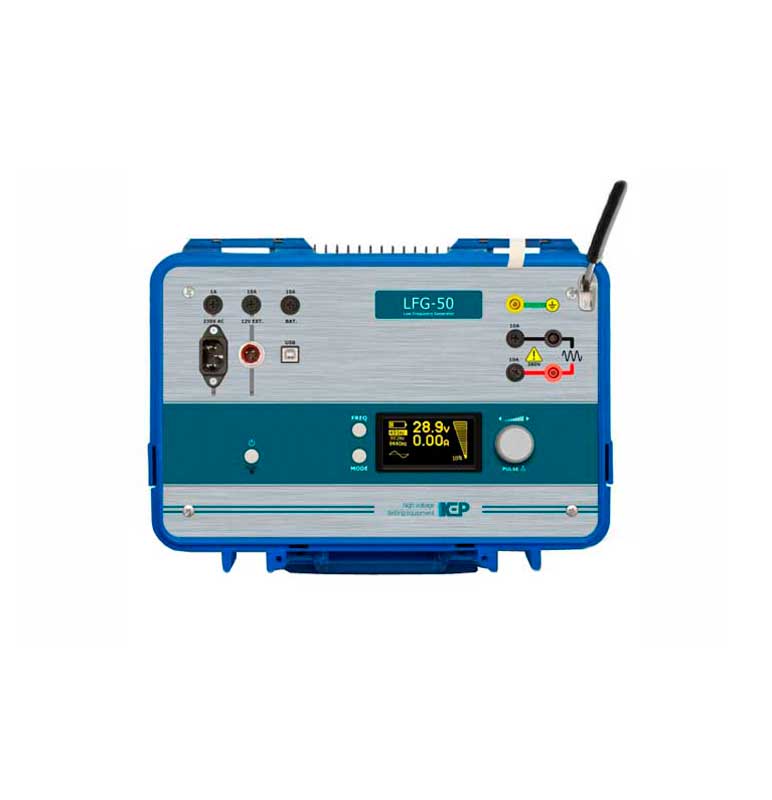

Генератор звуковой частоты LFG-50
Производитель:
Генератор звуковой частоты LFG-50 служит для трассировки подземных металлических коммуникаций и поиска повреждений любых типов энергетических кабелей. Кроме того, с помощью данного генератора и приемника можно быстро отыскать короткие замыкания в кабелях.
Функциональность
Генератор LFG-50 предназначен для работы в составе комплекта оборудования, с помощью которого решаются следующие задачи:
- поиск скрытого кабеля или трубопровода с применением прямого электрического подключения или индуктивной связи (прямая или бесконтактная связь);
- трассировка кабелей и трубопроводов, места пролегания которых неизвестны;
- локализация муфт на силовых и телекоммуникационных кабелях;
- выбор кабеля методом прозвонки;
- локализация кабеля в пучке;
- отыскание низкоомных замыканий между жилами методом прозвонки;
- определение дефектов оболочки по методу шагового напряжения звуковой частоты;
- локализация дефектов на трубопроводах и кабельных системах с катодной антикоррозийной защитой.
| № | Наименование | Количество |
| 1 | Генератор низкой частоты LFG-50 | 1 |
| 2 | Сумка для принадлежностей | 1 |
| 3 | Кабель питания | 1 |
| 4 | Провода подачи сигнала на кабель | 2 |
| 5 | Соединители типа “Крокодил” | 3 |
| 6 | Предохранитель 10 A | 4 |
| 7 | Предохранитель 1 A | 1 |
| 8 | Руководство по эксплуатации | 1 |
Преимущества
- Портативный;
- Влагостойкий и пыленепроницаемый корпус;
- Усовершенствованная LiFePO4 внутренняя батарея с возможностью быстрой зарядки;
- Высококонтрастный графический OLED экран;
- Несколько рабочих частот (могут быть изменены по запросу);
- Внутренняя передающая рамочная антенна;
- Автоматическое согласование с нагрузкой;
- Возможность работать с кабелем под напряжением 0,4 кВ (индуктивный метод);
- Защита от перегрузки.
| Рабочие частоты (имеется возможность изменения рабочих частот по заявке пользователя) | 491 982 8440 |
| Количество одновременно используемых частот, шт. | 3 |
| Диапазон регулировки выходной мощности, Вт | 0 ... 50 |
| Шаг ручной регулировки мощности, Вт | 2,5 |
| Выбор частоты | ручной |
| Режимы работы | непрерывный, импульсный |
| Диапазон сопротивления нагрузки, Ом | 0,5…1000 |
| Максимальное выходное напряжение (действующее значение), В | 300 |
| Согласование импеданса | автоматическое |
Диапазон измеряемых и индицируемых параметров:
|
0,1…300 0,01…9,99 0,5…1000 0…90 |
| Максимальна относительная погрешность измерения, % | 5,0 |
| Длительность импульса (в импульсном режиме), с | 0,5 |
| Частота следования импульсов, Гц | 1,0 |
| напряжение аккумуляторной батареи, В | 12 |
| время автономной работы, ч, не менее (при понижении выходной мощности или использовании импульсного режима время автономной работы от аккумуляторной батареи увеличивается в несколько раз) | 1 |
| среднее время заряда встроенного аккумулятора, ч | 3 |
| напряжение внешней питающей сети, В | 230 ± 10 % (50 Гц) |
| напряжение внешнего источника питания, В | 10..15 |
| Максимальная потребляемая мощность от сети, В∙А | 100 |
| Максимальный потребляемый ток от внешнего источника питания (12 В), А | 8 |
| Габаритные размеры, мм | 366×271×178 |
| Масса, кг, не более | 8 |
