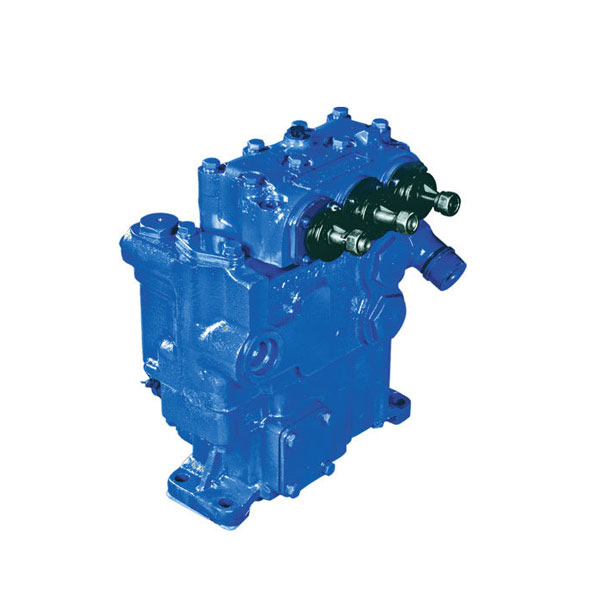

Гидрораспределитель Р160-3/1-111

Гидрораспределитель Р160-3/1-111 предназначен для управления основными и выносными гидроцилидрами в гидросистемах промышленных тракторов.

Функциональные возможности

Гидрораспределитель предназначен для монтажа в гидросистемах агрегатов, выполняя следующие функции:

• распределяет поток рабочей жидкости (масла), которая нагнетается гидронасосом, между потребителями (гидроцилиндры, гидродвигатели и т.д.);
• предохраняет гидравлическую систему от перегрузок в положениях золотников “Подъем” и “Принудительное опускание”;
• разгружает гидравлическую систему в нейтральных положениях золотников путем перелива масла в бак (при режиме холостого хода).

Устройство и принцип действия

Распределитель Р-160-3/1-111 является механизмом гидросистемы, управляющим основными и выносными силовыми цилиндрами промышленных тракторов. Составными частями гидрораспределителя являются корпус (на рисунке поз. 10), верхняя (поз. 20) и нижняя (поз. 4) крышки, золотники (поз. 45, 50), перепускной клапан (поз. 17), клапан (поз. 13) обратный и другие сборочные единицы.

Гидрораспределитель Т-130, Т-170 устанавливается на агрегате не ниже уровня верхней точки маслобака. Перед монтажом распределителя удаляются пробки из резины и пластмассы, которые временно закрывают присоединительные отверстия, выполненные в корпусе распределителя. Присоединительная арматура должна находится в рабочем состоянии, обеспечивая полную герметичность системы. При низкой температуре окружающей среды перед началом эксплуатации гидросистему необходимо прогреть.

Для обеспечения стабильной работы распределителя 702.46.11.000-Т (Р150-13) рабочую жидкость необходимо подвергать тщательной фильтрации посредством монтажа фильтрующих элементов в заливную горловину бака, а также в сливную магистраль системы. Работы с навесными сельскохозяйственными орудиями должны проводиться при плавающем положении золотников. Проведение данных работ с золотником, установленным в нейтральное положение, может повлечь поломку гидроцилиндра.

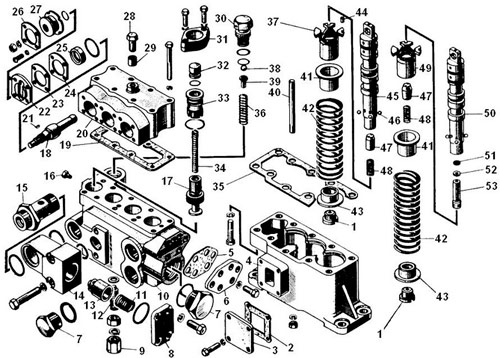

Рис.1. Схема гидрораспределителя Р160-3-1-111
