Гидрораспределитель с гидравлическим управлением ГР1

Гидрораспределитель с гидравлическим управлением ГР1 применяется в двухмагистральных централизованных смазочных системах петлевого типа для присоединения к центральным магистралям ответвлений, по которым необходимо подавать смазку к группе машин и механизмов через более длительные промежутки времени по сравнению с остальными механизмами, обслуживаемыми системой.

Конструктивное исполнение

Гидрораспределитель состоит из:

1. Корпуса.
2. Кронштейна.
3. Разделителя.
4. Клапана.
5. Клапана предохранительного.
6. Пробки.
7. Удлинителя.
8. Выключателя бесконтактного путевого.
9. Манометра.

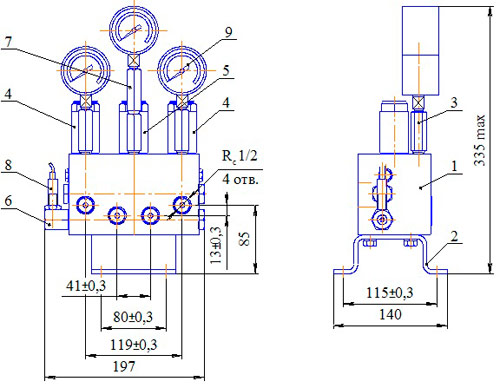

Рис.1. Схема гидрораспределителя ГР1

Гидрораспределители ГР1 изготавливаются в климатическом исполнении УХЛ4 - для стран с умеренным климатом. Пример условного обозначения: ГР1 УХЛ4.

Эксплуатация

Гидрораспределители ГР1 предназначен для работы на пластичном смазочном материале с числом пенетрации не ниже 280, отфильтрованном от частиц размером более 0,25мм, при температуре смазочного материала от 5 до 40ºС и окружающей среды от 1 до 40ºС.
