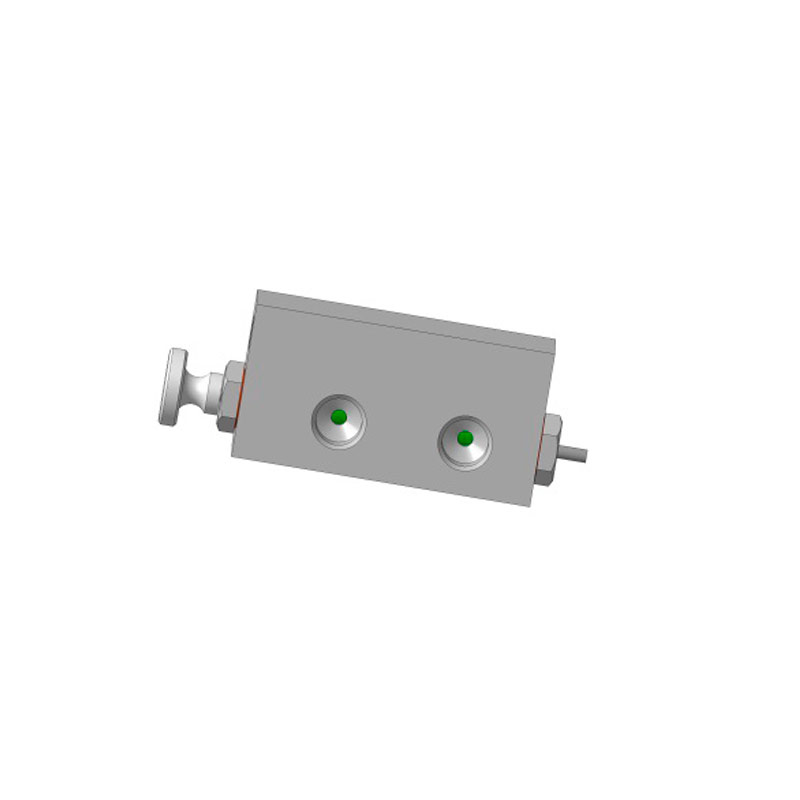

Гидрораспределитель с ручным управлением ГРР

Гидрораспределитель с ручным управлением ГРР предназначен для ручного переключения подачи с одной магистральной трубы на другую.

Устройство и принцип действия

Гидрораспределитель с ручным управлением ГРР состоит из:

1. Корпуса,
2. Золотника,
3. Кнопки.

Переключение гидрораспределителя производится перемещением золотника из одного крайнего положения в другое.

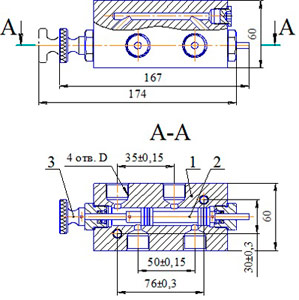

Рис.1. Общий вид гидрораспределителя

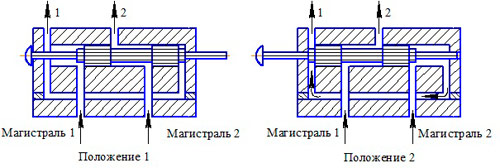

В положении 1 золотник находится в крайнем правом положении. При этом смазка из магистрали 1 подается в отвод 1, а из магистрали 2 - в отвод 2.

В положении 2 золотник перемещен в крайнее левое положение. При этом смазка из магистрали 1 подается в отвод 2, а из магистрали 2 - в отвод 1.

Рис.2.Схема работы гидрораспределителя

Эксплуатация

Гидрораспределители ГРР работают на чистой консистентной смазке с числом пенетрации не ниже 290 в интервале температур смазки от +15 до +50°С.
