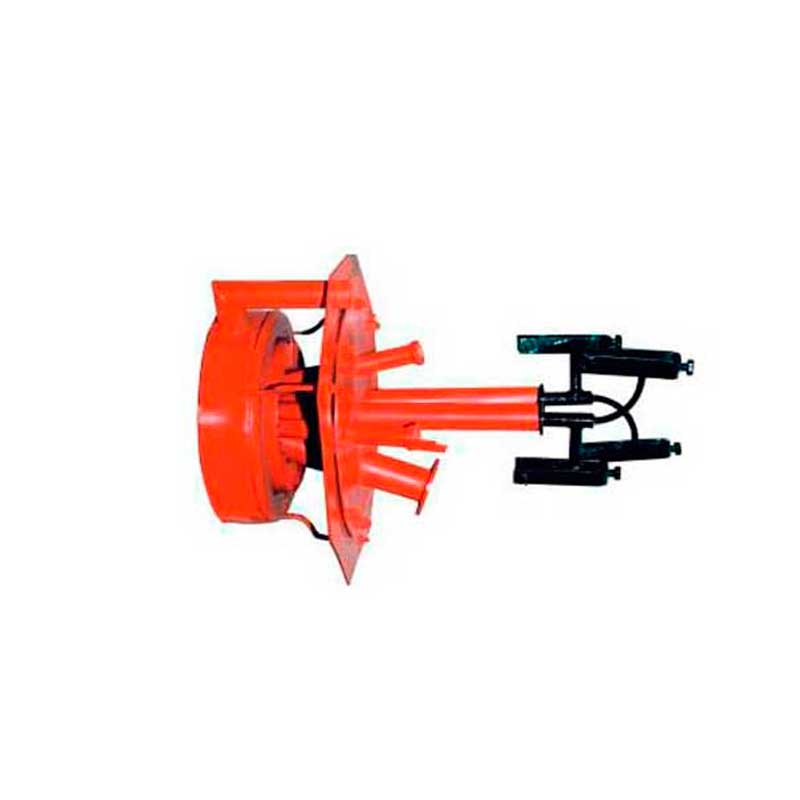

Горелка мазутная ГМ-1

Горелка мазутная ГМ-1 используется в топках котлов типа Е (ДЕ) соответствующей тепловой мощности и обеспечивает раздельное сжигания жидкого и газообразного топлива.

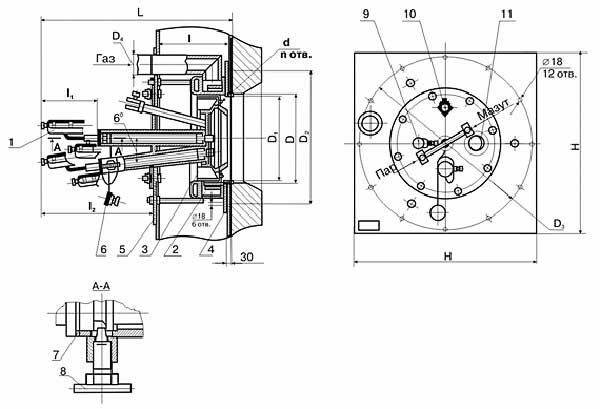

Рис.1. Схема горелки ГМ-1, где:

1. Форсунка
2. Газовой коллектор
3. Лопаточный завихритель воздуха
4. Опора
5. Фланец
6. Заглушка
7. Прокладка
8. Фиксатор
9. Гляделка
10. Место установки фотодатчика
11. Место установки запальника
