ГП-3 генератор путевой

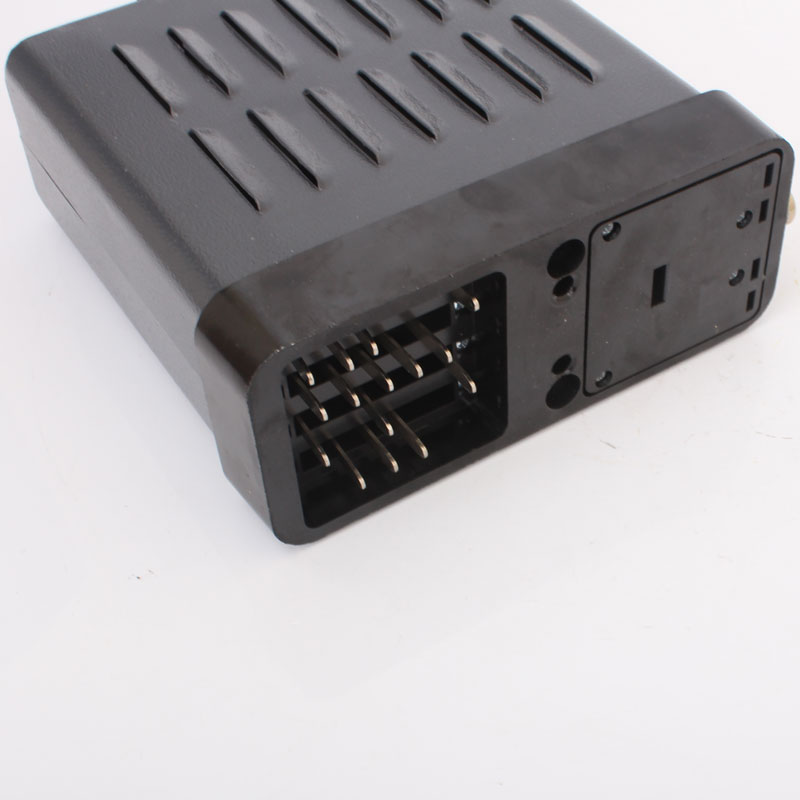

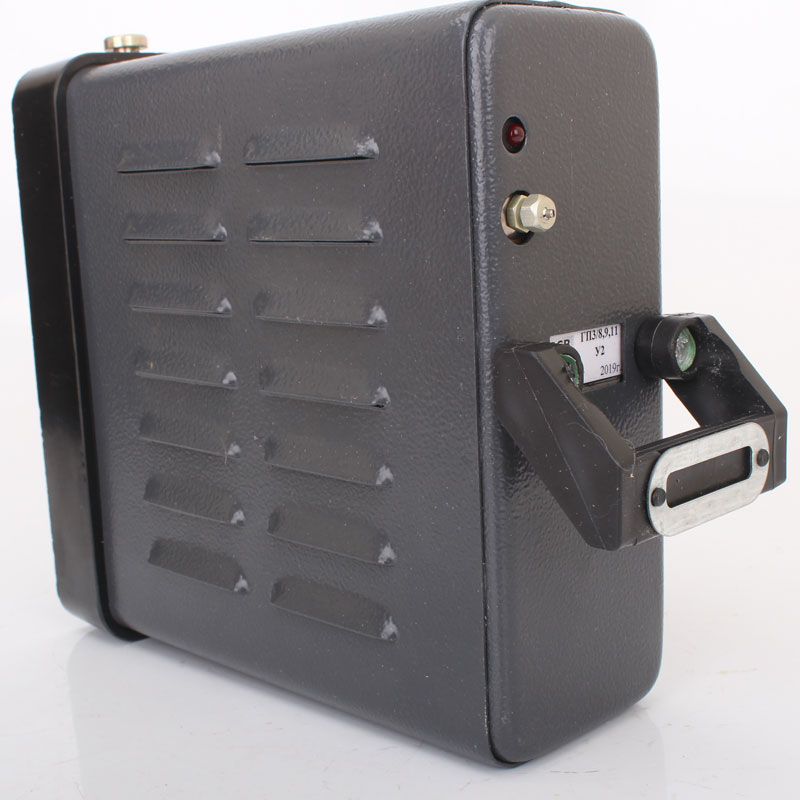

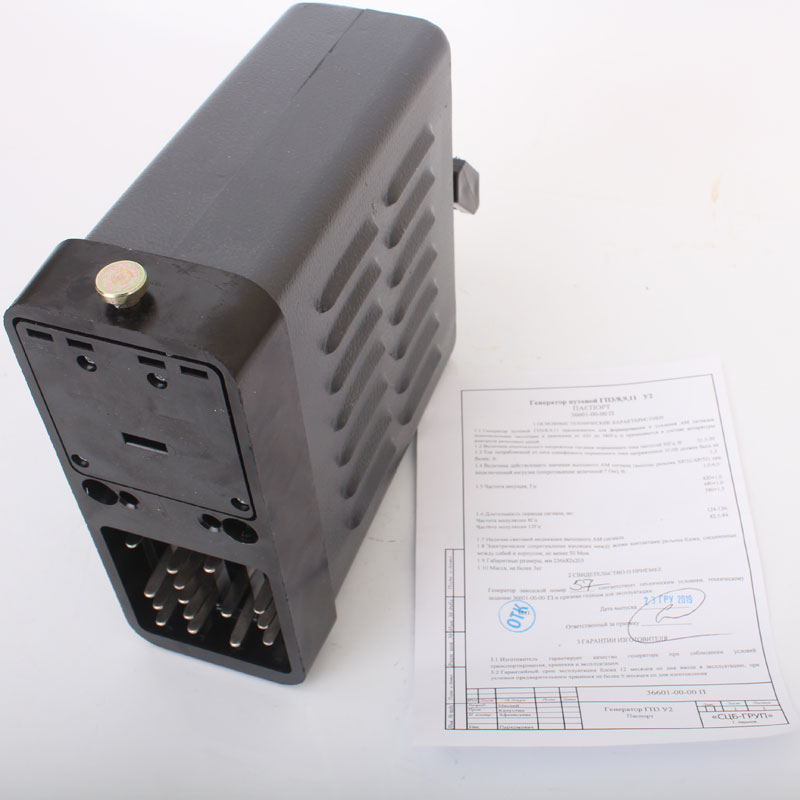

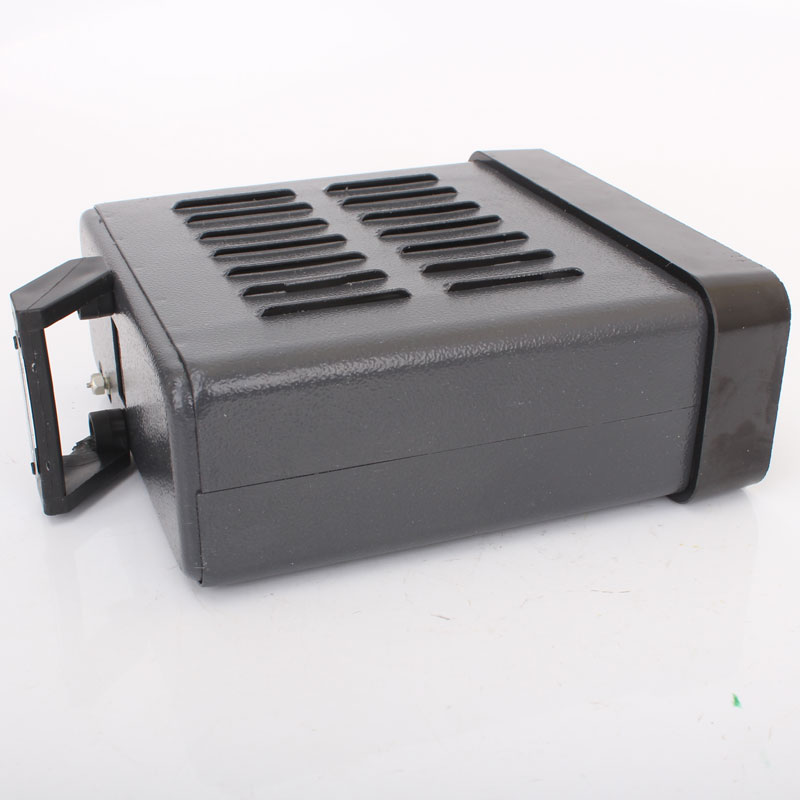

Генератор путевой ГП-3 предназначен для формирования и усиления амплитудно-модулированных сигналов в диапазоне частот от 420 до 580 Гц.
Устройство и принцип действия
Путевые генераторы формируют и усиливают амплитудно-модулированные сигналы со 100%-й модуляцией и синусоидальной формой несущей частоты.
Генераторы ГП-3 являются взаимозаменяемыми с генераторами ГП предыдущей модификации. Включают в себя следующие узлы: генератор несущих частот, генератор модулирующих частот, манипулятор, предварительный усилитель, регулятор выходного напряжения, выходной усилитель, вторичный источник питания.
Генератор несущих частот выполнен на микросхеме DD1 генератора низкой частоты с кварцевым резонатором GB. Настройка на одну из трех предусмотренных частот осуществляется при помощи внешних перемычек.
| Параметр | Значение |
|---|---|
| Величина номинального напряжения питания переменного тока частотой 50 Гц, В | 31,5 - 39 |
| Ток потребляемый от сети однофазного переменного тока напряжением 35 В, должен быть | не более 1,3 А |
| Величина действующего значения выходного сигнала (выводы разьема ХР/32 - ХР-5) при подключенной нагрузке (сопротивление величиной 7 Ом), В | 1,0 - 6,0 |
| Частота несущая, Гц | 420 + 1,0 |
| Частота несущая, Гц | 480 + 1,0 |
| Частота несущая, Гц | 580 + 1,5 |
| Длительность периода сигнала частота модуляции 8 Гц | 124 - 126 |
| Длительность периода сигнала астота модуляции 12 Гц | 82,5 - 84 |
| Электрическое сопротивление изоляции между всеми контактами разьема блока, соединенные между собой и корпусом | не менее 50 Мом |
| Габаритные размеры | 236х82х203 мм |
| Масса | не более 3 кг |
