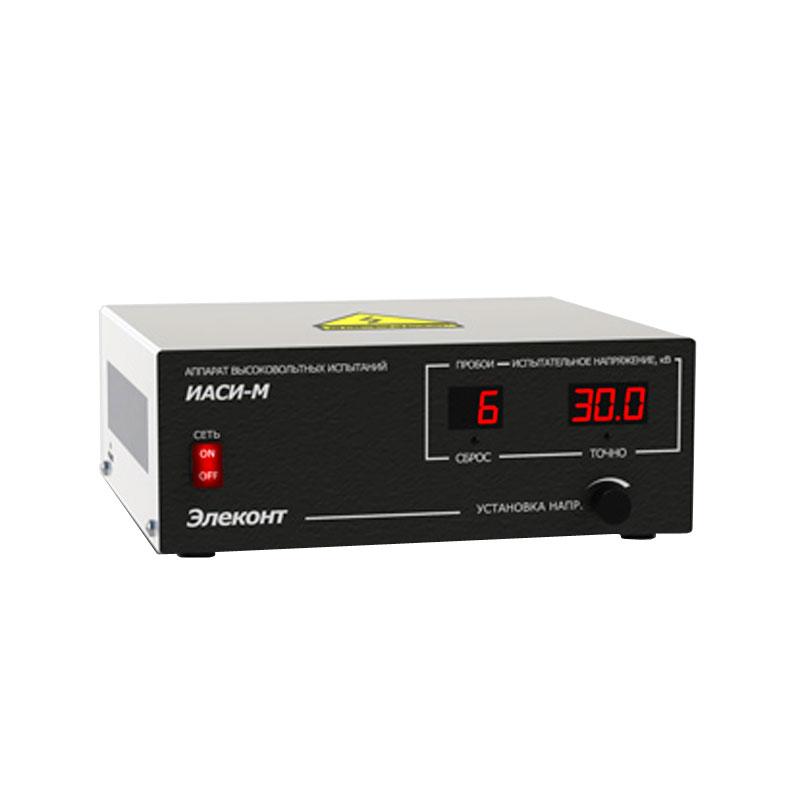

Импульсный аппарат сухих испытаний ИАСИ-М
Импульсный аппарат сухих испытаний ИАСИ-М предназначен для испытания изолированных жил кабелей, проводов, шнуров и защитных шлангов импульсным напряжением на проход по ГОСТ Р 54813-2011 (МЭК62230:2006), как в процессе наложения изоляции и защитного шланга поверх металлической оболочки, так и при контрольной перемотке. Подходит для испытаний подавляющего большинства выпускаемых кабельных изделий, за исключением тех, для которых в нормативно-технической документации указан конкретный другой вид испытательного напряжения!
Выполняемые функции
Аппарат сухих испытаний ИАСИ-М обеспечивает:
- плавную установку испытательного напряжения
- индикацию величины испытательного напряжения
- звуковую и электронную сигнализацию при пробое изоляции испытуемого изделия
- цифровую индикацию числа пробоев
- возможность работы в составе комплекса системы мониторинга и контроля
Комплект поставки
Совместно с импульсным аппаратом сухих испытаний ИАСИ-М поставляется:
- электродный шариковый узел
- светосигнальная колонка
- монтажная стойка (снабжена направляющими роликами, устройством световой и звуковой сигнализации, выполнен электрический монтаж для оперативного подключения)
Данную комплектацию возможно заказывать как вместе, так и раздельно, в зависимости от текущей потребности.
| Параметр | Значение |
|---|---|
| Диапазон выходного напряжения | 1…30 кВ |
| Погрешность стабилизации выходного напряжения, не более | 3% |
| Частота выходного напряжения | 500 Гц - от 1 до 10 кВ; 400 Гц - от 10 до 15 кВ; 260 Гц - от 15 до 20 кВ; 170 Гц - от 20 до 30 кВ |
| Форма выходного напряжения | Однополярные затухающие импульсы |
| Максимальная нагрузка на электродный узел | 200 пФ, 2 МОм |
| Макс. скорость кабеля | 1500 м/мин (при использовании электродного узла ЭШУ) |
| Индикация выходного напряжения | Цифровая, с дискретностью 0,1 кВ |
| Индикация количества пробоев | Цифровой счетчик от 0 до 99 ед. с функцией сброса |
| Релейный выход | 1NO контакт + 2NC контакта. |
| Нагрузочная способность контактов | 2 А, 220 В |
| Длительность отключения испытательного напряжения при обнаружении пробоя | 0,1...3 сек (устанавливается регулировочным потенциометром на боковой крышке прибора) |
| Аналоговый выход | 0…10 В. Соответствует заданию испытательного напряжения. Может использоваться в схеме мониторинга РТП |
| Коммуникационный интерфейс (опционально) | Протокол Modbus, RS485 двухпроводный |
| Напряжение питания | 220 В ± 10 % |
| Частота | 50 Гц ± 5 % |
| Потребляемая мощность | 50 ВА |
| Степень защиты | IP20 |
| Рабочая температура | 0…+40 град С |
| Температура хранения | -10…+60 град С |
| Габаритные размеры (ширина х высота х глубина) | 245х105х260 мм |
| Вес | 6 кг |
