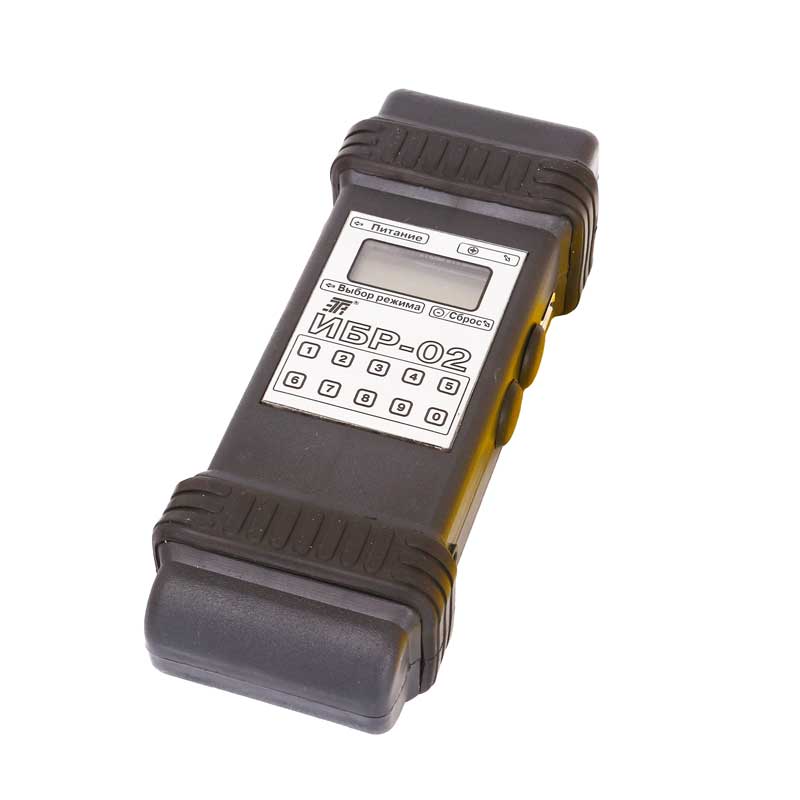

Индикатор балансировки ротора ИБР-02

Индикатор балансировки ротора ИБР-02 предназначен для контроля вибрации вращающихся машин, динамической балансировки (одно- и двухплоскостной)  их роторов в собственных подшипниках, центровки валов  горизонтальных машин и обеспечивает:

• оценку интенсивности вибрации машины;
• определение частоты вращения ротора, виброскоростей на частоте вращения ротора и их фазовых углов;
• автоматический расчёт корректирующих масс и углов коррекции;
• автоматический расчет смещений, обеспечивающих устранение несоосности валов.

ИБР-02 предназначен для предприятий, эксплуатирующих или ремонтирующих вращающиеся машины с жестким ротором с частотой вращения от 300 до 15000 об/мин.

Принцип работы

• При контроле  интенсивности вибрации измеряется виброскорость (среднеквадратическое значение (СКЗ)) в диапозоне 5 – 1000 Гц.
• При балансировке ротора определяются частота вращения ротора, виброскорости (СКЗ) на частоте вращения ротора и их фазовые углы при пробных пусках и с их помощью автоматически вычисляются корректирующие массы и углы коррекции.
• При центровке валов горизонтальных машин фиксируются показания индикаторов часового типа, установленных на полумуфтах или валах, в положениях «9ч», «0ч» и «3ч» и на их основе вычисляются параллельные и угловые несоосности в вертикальной и горизонтальной плоскостях и смещения, обеспечивающие их устранение.
