Индикатор дефекта обмотки ИДО-06

Индикатор дефекта обмотки ИДО-06 служит для контроля трехфазных обмоток электрических машин и обеспечивает обнаружение :

• междувитковых замыканий;
• обрыва фаз;
• неправильного соединения фаз;
• неудовлетворительного состояния изоляции обмоток относительно корпуса машины и между обмотками.

ИДО-06 позволяет выявить дефекты трехфазной обмотки машины напряжением до 1000 В – без демонтажа и разборки последней.

В основном предложенные устройства применяются на тех предприятиях, которые используют для поддержания своих технологических процессов электрические машины с рабочим напряжением не более 1 кВт.

Принцип работы

• при проверке обмотки на наличие междувитковых замыканий, обрыва фазы и на правильность соединения фаз сравниваются полные сопротивления двух фаз обмотки при подключении к ним генератора высокочастотного стабилизированного тока. При наличии дефектов полные сопротивления фаз обмотки и соответственно токи в них будут различными;
• при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками подается на обмотку напряжение постоянного тока, определяется сопротивление изоляции и сравнивается с пороговым значением (0,5 МОм).

Конструкция индикатора

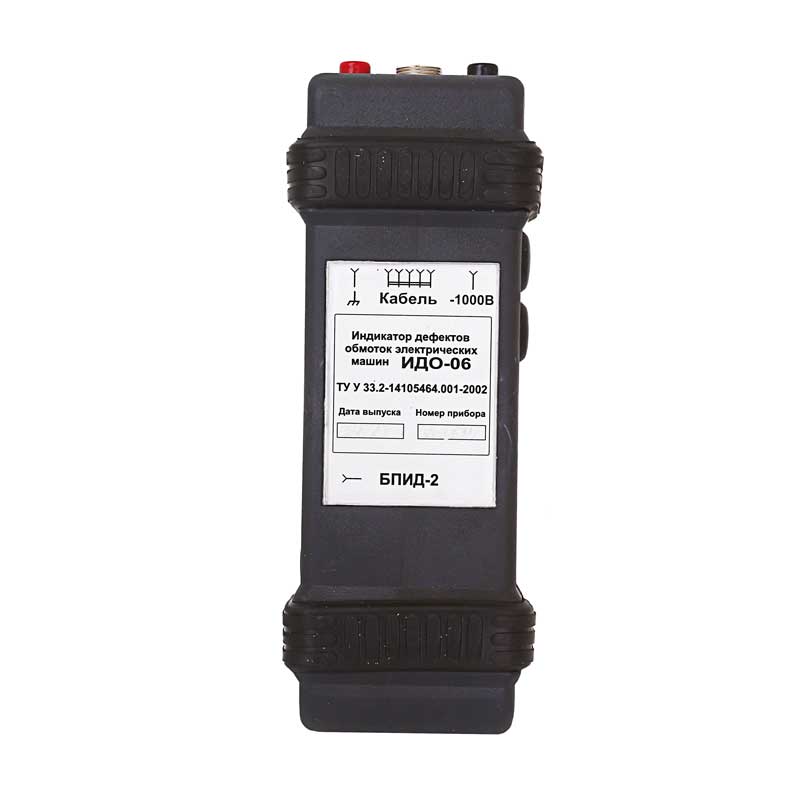

Конструкционно индикатор реализован в виде компактного прибора, корпус которого состоит из пластиковых крышек, перетянутых резиновыми окантовками. На лицевой панели корпуса размещены окна алфавитно-цифровой и светодиодной индикации, а также надписи, которые обозначают предназначение органов управления и индикации. На боковых панелях расположенные коммутационные разъемы и функциональные кнопки управления. Внутри пластикового корпуса крепится плата монтажного типа с рабочими элементами, а также имеется место для установки элементов питания.

Комплектация

• индикаторное устройство ИДО-06;
• 4 аккумулятора типа АА;
• источник питания типа БПИД-2;
• соединительный кабель и два коммутационных проводника;
• эксплуатационная инструкция;
• защитный футляр.
