Индикатор интерфейсный ИТМ-111ВС, ИТМ-111С

Индикаторы ИТМ-111С, ИТМ-111ВС представляют собой новый класс современных технологических микропроцессорных одно- или двухканальных цифровых индикаторов. Позволяют обеспечить высокую точность измерения технологического параметра. Отличительной особенностью индикаторов ИТМ-111С, ИТМ-111ВС является наличие трехуровневой гальванической изоляции между входом, выходами и цепью питания. Индикаторы предназначены для автономного и комплексного использования в АСУТП в энергетике, металлургии, химической, пищевой и других отраслях промышленности и народном хозяйстве.

Применение

• для отображения контролируемых входных технологических параметров, получаемых по интерфейсу от одного или двух внешних устройств, на встроенном четырехразрядном цифровом и аналоговом линейном индикаторе,
• индикатор формирует сигналы технологической сигнализации. На передней панели имеются индикаторы для сигнализации технологически опасных зон, сигналы превышения (занижения) измеряемых параметров,
• индикатор ИТМ-111С (ИТМ-111ВС) может использоваться в системах сигнализаций, блокировок и защит технологического оборудования.

Конструкция

Индикаторы ИТМ-111С, ИТМ-111ВС сконструированы по блочному принципу и включают:

• пластмассовый корпус;
• фронтальный блок передней панели с элементами обслуживания (клавиатурой) и индикации;
• с тыльной стороны размещены съемные разъем-клеммы, к которым подключаются питание, входные и выходные сигналы.

Для лучшего наблюдения за технологическим процессом индикаторы ИТМ-111С, ИТМ-111ВС оборудованы активной четырехразрядной цифровой и линейной индикацией для отображения измеряемой величины и результата обработки функциональных блоков, необходимым количеством клавиш обслуживания и сигнализационных светодиодных индикаторов для различных статусных режимов и сигналов.

Условия эксплуатации

• Температура окружающей среды - от минус 40 °С до плюс 70 °С
• Атмосферное давление - от 84 кПа до 106,7 кПа
• Вибрация (частотная/амплитудная) - до 60Гц / до 0,1мм
• Помещение - закрытое, взрыво-, пожаробезопасное. Воздух в помещении не должен содержать пыли и примеси агрессивных паров и газов, вызывающих коррозию (в частности: газов, содержащих сернистые соединения или аммиак).
• Положение при монтаже - согласно проекту
• Степень защиты - IP30

Эксплуатационные ограничения при использовании индикатора

Место установки индикатора ИТМ-111С (ИТМ-111ВС) должно отвечать следующим условиям:

• обеспечивать удобные условия для обслуживания и демонтажа;
• температура и относительная влажность окружающего воздуха должна соответствовать требованиям климатического исполнения индикатора;
• окружающая среда не должна содержать токопроводящих примесей, а также примесей, которые вызывают коррозию деталей индикатора;
• напряженность магнитных полей, вызванных внешними источниками переменного тока частотой 50 Гц или вызванных внешними источниками постоянного тока, не должна превышать 400 A/м;
• параметры вибрации должны соответствовать исполнению 5 согласно ГОСТ 22261.

При эксплуатации индикатора необходимо исключить:

• попадание токопроводящей пыли или жидкости внутрь индикатора;
• наличие посторонних предметов вблизи индикатора, ухудшающих его естественное охлаждение

Во время эксплуатации необходимо следить за тем, чтобы подсоединенные к изделию провода не переламывались в местах контакта с клеммами и не имели повреждений изоляции.

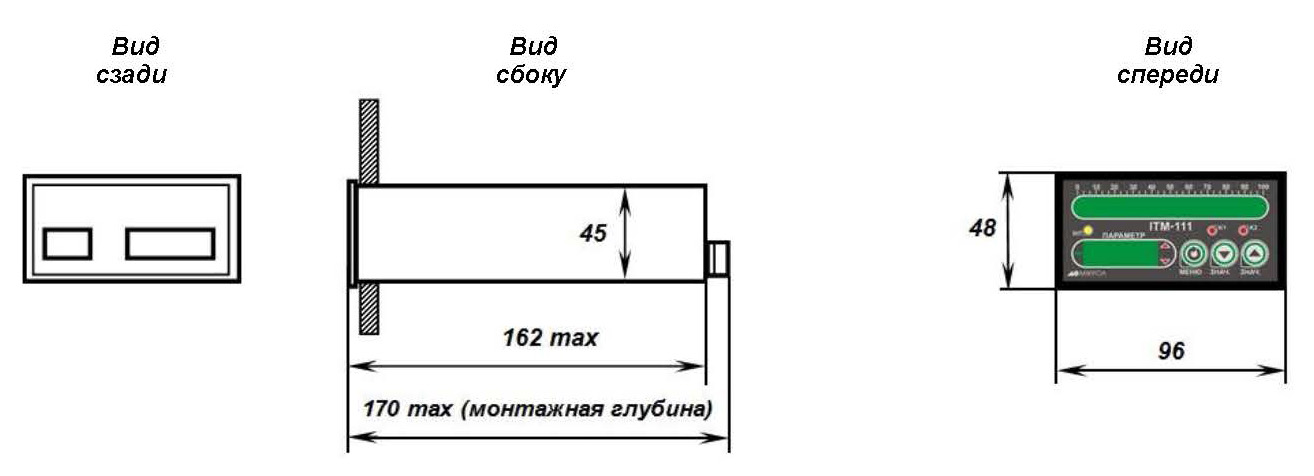

Рис.1 Габаритные и присоединительные размеры ИТМ-111С

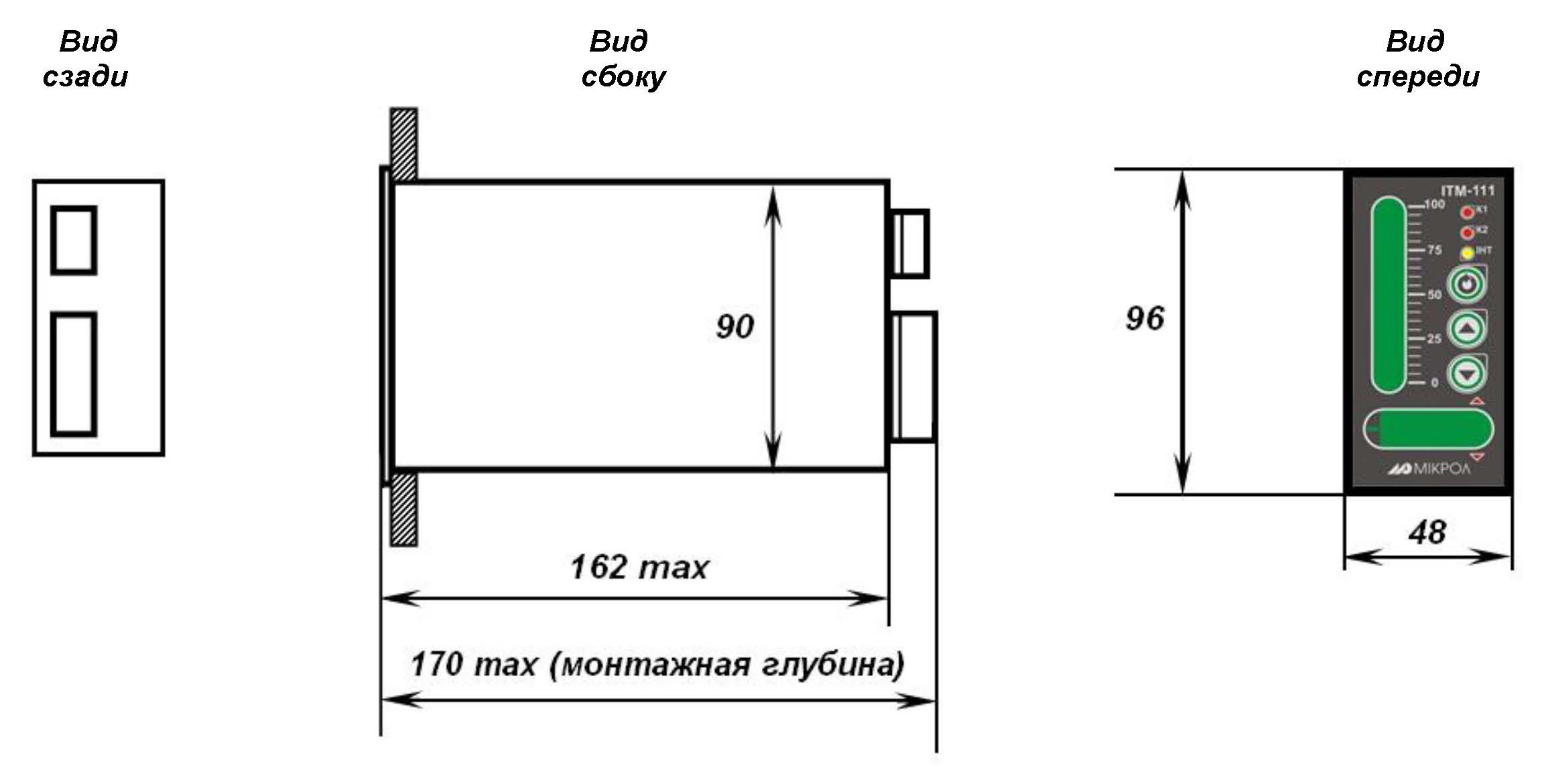

Рис.2 Габаритные и присоединительные размеры ИТМ-111ВС
