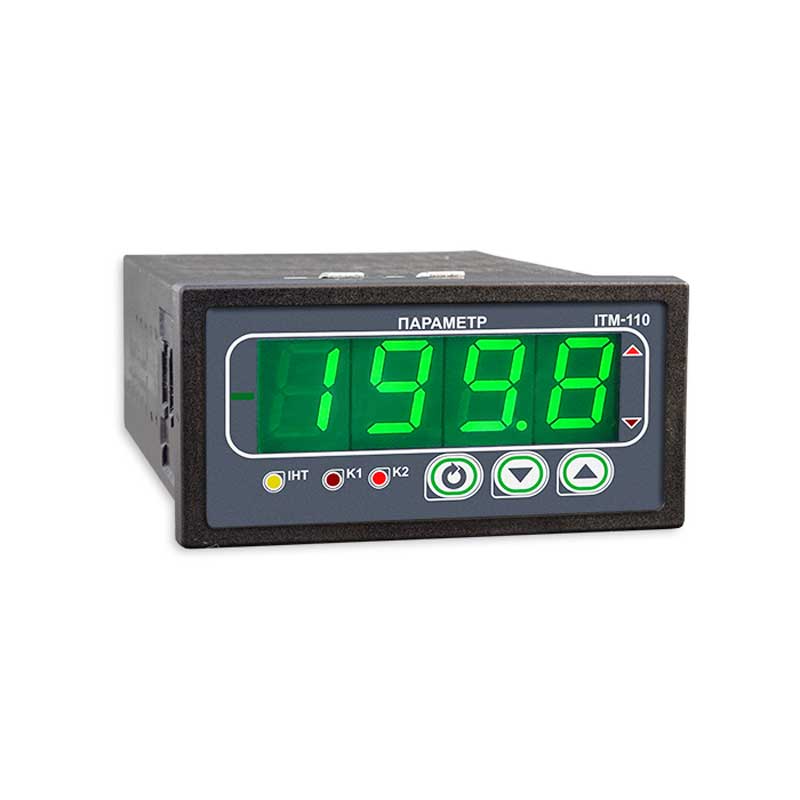

Индикатор ИТМ-110С

Индикаторы ИТМ-110С представляют собой новый класс современных технологических микропроцессорных цифровых индикаторов. Индикатор предназначен как для автономного, так и для комплексного использования в АСУТП в энергетике, металлургии, химической, пищевой и других отраслях промышленности и народного хозяйства.

Индикатор ИТМ-110С предназначен:

• для отображения контролируемых входных технологических параметров, получаемых по интерфейсу от одного или двух внешних устройств, на встроенном четырехразрядном цифровом индикаторе,
• индикатор формирует сигналы технологической сигнализации. На передней панели имеются индикаторы для сигнализации технологически опасных зон, сигналы превышения (занижения) измеряемых параметров.

Конструкция

Индикатор ИТМ-110С сконструирован по блочному принципу и включает:

• пластмассовый корпус,
• фронтальный блок передней панели с элементами обслуживания (клавиатурой) и индикации,
• блок задней части с сетевым разъемом и разъемом для подключения питания.

Для наблюдения и управления технологическим процессом индикатор ИТМ-110С оборудован активной четырехразрядной цифровой индикацией для отображения измеряемой величины, необходимым количеством клавиш обслуживания и сигнализационных светодиодных индикаторов для различных статусных режимов и сигналов.

Цифровой дисплей передней панели индикатора ИТМ-110С в режиме РАБОТА индицирует значение измеряемой величины.
В режиме КОНФИГУРИРОВАНИЕ цифровой дисплей индицирует уровень конфигурации, затем номер и название пункта меню, затем, мигая, значение параметра выбранного пункта меню.

Эксплуатационные ограничения при использовании индикатора

Место установки индикатора ИТМ-110С должно отвечать следующим условиям:

• обеспечивать удобные условия для обслуживания и демонтажа;
• температура и относительная влажность окружающего воздуха должна соответствовать требованиям климатического исполнения изделия;
• окружающая среда не должна содержать токопроводящих примесей, а также примесей, которые вызывают коррозию деталей изделия;
• напряженность магнитных полей, вызванных внешними источниками переменного тока частотой 50 Гц или вызванных внешними источниками постоянного тока, не должна превышать 400 A/м;
• параметры вибрации должны соответствовать исполнению 5 согласно ГОСТ 22261.

При эксплуатации индикатора необходимо исключить:

• попадание токопроводящей пыли или жидкости внутрь изделия;
• наличие посторонних предметов вблизи изделия, ухудшающих его естественное охлаждение.

Во время эксплуатации необходимо следить за тем, чтобы подсоединенные к изделию провода не переламывались в местах контакта с клеммами и не имели повреждений изоляции.

Условия хранения индикатора

Срок хранения в потребительской таре - не меньше 1 года.

Изделие должно храниться в сухом и вентилируемом помещении при температуре окружающего воздуха от минус 40°С до плюс 70°С и относительной влажности от 30 до 80% (без конденсации влаги). Данные требования являются рекомендуемыми.

Воздух в помещении не должен содержать пыли и примеси агрессивных паров и газов, вызывающих коррозию (в частности: газов, содержащих сернистые соединения или аммиак).

В процессе хранения или эксплуатации не кладите тяжелые предметы на прибор и не подвергайте его никакому механическому воздействию, так как устройство может деформироваться и повредиться.

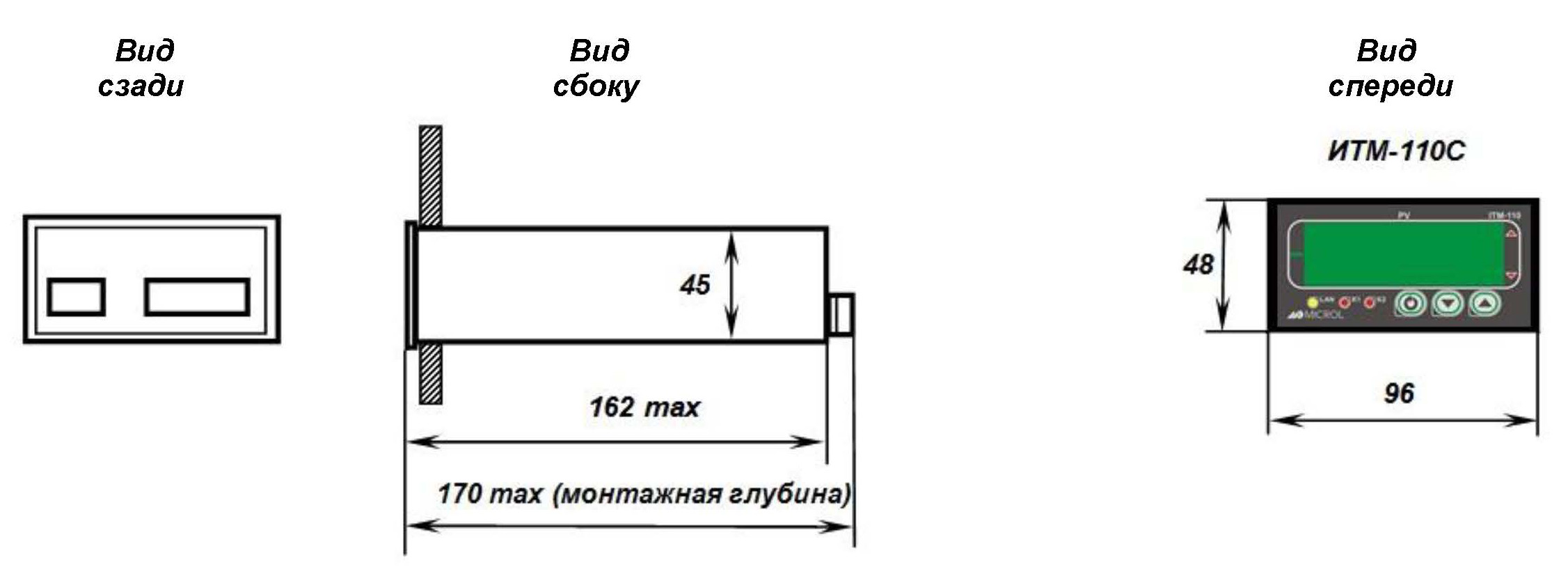

Рис.1 Габаритные размеры индикатора ИТМ-110С
