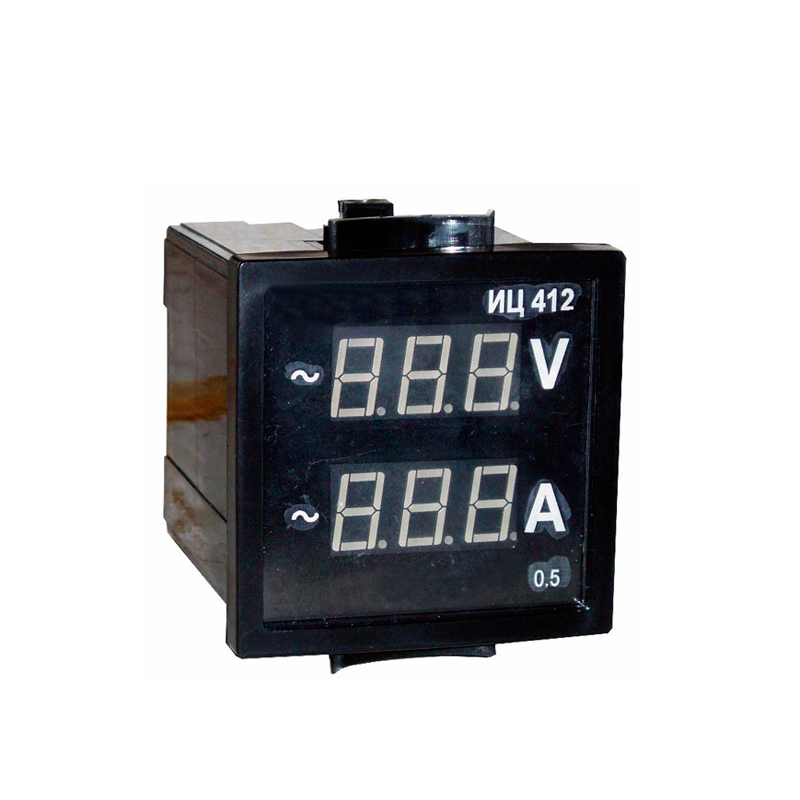

Индикатор напряжения ИЦ412
Индикатор напряжения ИЦ412 предназначен для измерения действующего значения напряжения и тока в электрически х цепях постоянного и переменного тока.
Особенности
- Раздельная индикация напряжения и тока с помощью трех (четырех) разрядных цифровых индикаторов.
- Питание от сети постоянного или переменного тока.
- Гальваническая развязка между измерительными входами и между измерительными входами и входом питания.
- Крепление на переднюю панель с задним присоединением выводов.
- Среднеквадратичные значения напряжения и тока определяются путем многократного измерения и математической обработки результатов в реальном масштабе времени.
- Возможность измерения напряжения и тока в широком диапазоне частот - до 400 Гц.
| Параметр | Значение |
|---|---|
| Номинальные значения измеряемых напряжений, Uном в интервале | от 100 mV до 500 kV |
| Номинальные значения измеряемых токов, Iном в интервале | от 100 mkA до 500 kA |
| Ряд номинальных значений измеряемой величины | (10; 11; 12; 15; 20; 22; 25; 30; 35; 40; 45; 50; 60; 75; 90) x n где n = 0,1; 1; 10; 100 |
| Диапазон измеряемых напряжений (токов) без индикации полярности, U(I) ном | 0,05 ÷ 1,2 |
| Диапазон измеряемых напряжений (токов) с индикацией полярности | -1,2 ÷ 1,2 |
| Основная приведенная погрешность обычной точности, %: | 1,0 |
| Основная приведенная погрешность повышенной точности, % | 0,5 |
| Номинальное напряжение, подаваемое на измерительный вход вольтметра при Uном до 1000 В АС и DC | 100 мВ ÷ 1000 В |
| номинальное напряжение, подаваемое на измерительный вход вольтметра при Uном более 1000 В АС (используется измерительный трансформатор напряжения с номинальным напряжением вторичной обмотки 100 В), В | 100 |
| Номинальный ток (напряжение), подаваемые на измерительный вход амперметра при Iном до 5А АС и DC | 100 мкА ÷ 5 А |
| Номинальный ток (напряжение), подаваемые на измерительный вход амперметра при I ном более 5 А АС (используется трансформатор тока с номинальным током вторичной обмотки 5 А), А | 5 |
| Номинальный ток (напряжение), подаваемые на измерительный вход амперметра при Iном более 5 А AC/DC (используется внешний шунт), mV | 50, 60, 75, 100 |
| Потребляемая мощность не более, Вт | 4 |
| Габаритные размеры, мм | 72х72х97 |
