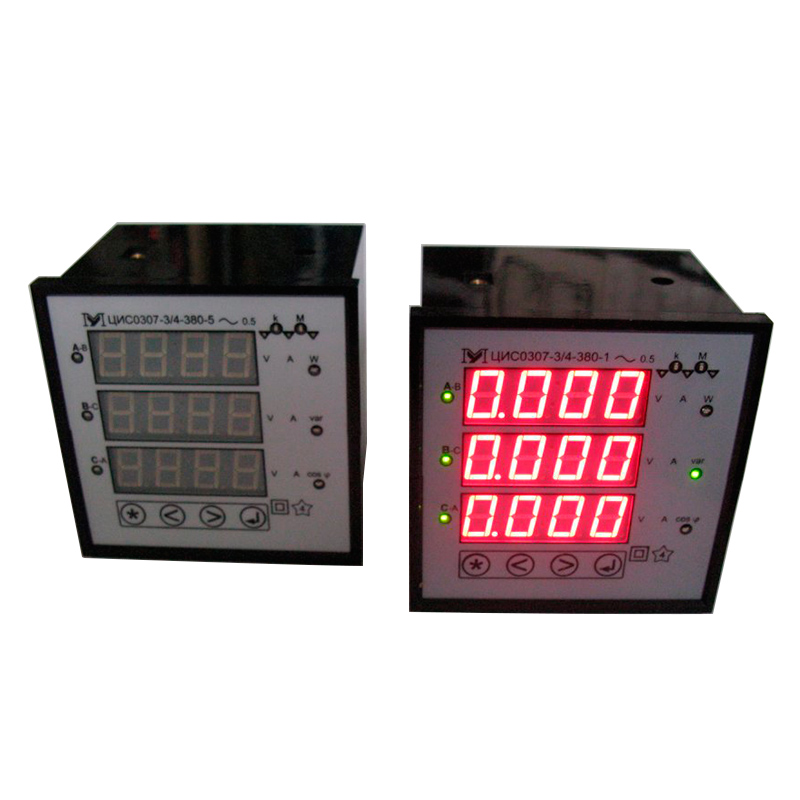

Измеритель цифровой многофункциональный сетевой ЦИС0307
Измеритель цифровой многофункциональный сетевой ЦИС0307 предназначен для измерения основных параметров однофазных, трехфазных трехпроводных и трехфазных четырехпроводных сетей переменного тока: линейных и фазных напряжений, силы тока по фазам, активной и реактивной мощности, коэффициента мощности, частоты.
Измерители обеспечивают обмен информацией по интерфейсу RS-485, имеют аналоговый выход 4-20 мА и релейные выходы (замыкание контактов реле при достижении измеряемой величины значения заранее установленной уставки).
Область применения
Измерители применяются на объектах энергетики и промышленности для контроля электрических параметров.
Возможность обмена информацией по интерфейсу и наличие аналогового и релейных выходов позволяют использовать измерители ЦИС0307 в автоматизированных системах различного назначения.
Условия эксплуатации
Измерители изготавливают в соответствии с требованиями ГОСТ 22261-94, ДСТУ IEC 61010-1:2005 и конструкторской документации Ба2.728.003.
По значениям влияющих величин, характеризующих климатические и механические воздействия в рабочих условиях применения измерители относится к группе 3 по ГОСТ 22261, но с расширенным диапазоном температур от -30°C до +50°C и относительной влажности воздуха 90% при +25°C.
Технические характеристики
Индикация результатов измерения измерителей – цифровая на трех четырехразрядных светодиодных индикаторах.
Измерители обеспечивают измерение параметров однофазных, трехфазных трехпроводных, трехфазных четырехпроводных электрических сетей переменного тока и отображение результатов измерения на цифровых индикаторах в соответствии с таблицей 1.1.
Параметр | Обозначение | Измерение в сетях | |||
однофазной | трехфазной трехпроводной | трехфазной четырехпроводной | |||
Действующее значение фазного напряжения | UA UB UC | + – – | – – – | + + + | |
Действующее значение линейного напряжения | UAB UBC UCA | – – – | + + – | + + + | |
Действующее значение тока фазы | IA IB IC | + – – | + – + | + + + | |
Активная мощность нагрузки фазы | PA PB PC | + – – | – – – | + + + | |
Активная мощность нагрузки суммарная | P | – | + | + | |
Реактивная мощность нагрузки фазы | QA QB QC | + – – | – – – | + + + | |
Реактивная мощность нагрузки суммарная | Q | – | + | + | |
Коэффициент активной мощности по фазам | cos φA cos φB cos φC | + – – | – – – | + + + | |
Общий коэффициент активной мощности | cos φ
| – | + | + | |
Частота сети | F | + | + | + | |
Примечание. Для однофазной сети условно принято подключение к фазе A. | |||||
Номинальные значения параметров, измеряемых щитовым измерителем ЦИС0307 и диапазоны измерения этих параметров приведены в таблице 1.2. Номинальное значение коэффициента активной мощности cos φ = 1, коэффициента реактивной мощности sin φ = 1. Номинальное значение частоты измеряемых сигналов – 50 Гц
Параметр | ЦИС0307 – 3/х – | ЦИС0307 – 1 – | |||||||
380-5 | 380-1 | 100-5 | 100-1 | 220-5 | 220-1 | ||||
Действующее значение фазного напряжения, В | номинальное | 220 | 220 | 58 | 58 | 220 | 220 | ||
диапазон измерения | 30-250 | 30-250 | 10-70 | 10-70 | 30-50 | 30-50 | |||
Действующее значение линейного напряжения, В | номинальное | 380 | 380 | 100 | 100 | – | – | ||
диапазон измерения | 50-450 | 50-450 | 20-120 | 20-120 | – | – | |||
Действующее значение фазного тока, А | номинальное | 5 | 1 | 5 | 1 | 5 | 1 | ||
диапазон измерения | 0,05–6 | 0,01-1,2 | 0,05-6 | 0,01-1,2 | 0,05-6 | 0,01-1,2 | |||
Фазные активная, реактивная мощности, Вт, ВАр | номинальные | 1100 | 220 | 290 | 58 | 1100 | 220 | ||
диапазон измерения | 1,5-1500 | 0,3-300 | 0,5-420 | 0,1-84 | 1,5-1500 | 0,3-300 | |||
Суммарная активная, реактивная мощности, Вт, ВАр | номинальные | 3290 | 660 | 860 | 170 | – | – | ||
диапазон измерения | 4,3-4676 | 0,86-935 | 1,73-1247 | 0,35-249 | – | – | |||
Коэффициент активной мощности в каждой фазе, cos φ | номинальный | 1 | 1 | 1 | 1 | 1 | 1 | ||
диапазон измерения | 0,1-1 | 0,1-1 | 0,1-1 | 0,1-1 | 0,1-1 | 0,1-1 | |||
Общий коэффициент активной мощности, cos φ | номинальный | 1 | 1 | 1 | 1 | 1 | 1 | ||
диапазон измерения | 0,1-1 | 0,1-1 | 0,1-1 | 0,1-1 | 0,1-1 | 0,1-1 | |||
Частота сети, Гц | номинальная | 50 | 50 | 50 | 50 | 50 | 50 | ||
диапазон измерения | 40-65 | 40-65 | 40-65 | 40-65 | 40-65 | 40-65 | |||
- Электропитание измерителей осуществляется от сети переменного тока частотой (50±0,2) Гц, напряжением от 100 В до 250 В.
- Мощность, потребляемая измерителями от сети питания не должна превышать 5 В·А.
- Входное сопротивление для цепи измерения напряжения не менее 1 МОм.
- Входное сопротивление для цепи измерения тока не более 0,2 Ом.
- Измерители имеют три релейных выхода, которые обеспечивают замыкание контактов реле при достижении контролируемого параметра установленной величины уставки.
- Погрешность срабатывания соответствующего реле соответствует приведенной основной погрешности измерения контролируемого параметра.
- Вид контролируемого параметра, величина и вид уставки (нижняя и верхняя) устанавливаются с помощью кнопок управления, расположенных на лицевой панели измерителя, или через интерфейс.
- Ток через выходные контакты реле – не более 5 А при коммутируемом напряжении не более 250 В переменного тока и не более 110 В постоянного тока и активной нагрузке. Коммутируемая мощность – не более 1250 В·А переменного тока и не более 250 Вт постоянного тока. Число срабатываний выходных контактов реле – не менее 105.
- Измерители имеют интерфейс RS-485 для связи с внешними устройствами. Протокол обмена MODBUS RTU. Скорость обмена 9600 бод. В измерителях устанавливается сетевой адрес от 1 до 250.
- Цифровые измерители ЦИС0307 имеют аналоговый выход 4 - 20 мА для управления внешним исполнительным механизмом или ретрансляции входного сигнала. Диапазон изменения выходного тока от 4 мА до 20 мА при изменении контролируемой величины от нуля до конечного значения диапазона измерения.
- Сопротивление нагрузки не более 500 Ом.
- Погрешность формирования выходного тока соответствует приведенной основной погрешности измерения контролируемой величины.
- Вид контролируемого параметра устанавливается с помощью кнопок управления, расположенных на лицевой панели измерителя или через интерфейс.
- Время установления рабочего режима – непосредственно после включения.
- Продолжительность непрерывной работы – не ограничена.
- Рабочее положение измерителей – произвольное.
- Габаритные размеры измерителей – 96 x 96 x 90 мм.
- Масса измерителей – не более 0,4 кг.
- Степень защиты корпуса измерителей IP30 по ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (код IP)».
- Класс точности измерителей – 0,5 по ГОСТ 8.401-80 «Классы точности средств измерений.
- Норма средней наработки на отказ измерителей – не менее 10000 ч.
- Среднее время восстановления работоспособного состояния измерителей не превышает 4 ч.
- Средний срок службы измерителей – 10 лет.
Комплект поставки
- Щитовой измеритель ЦИС0307 – 1 шт.
- Крепеж – 1 компл.
- Руководство по эксплуатации – 1 экз.
- Диск с программой управления – 1 шт.
