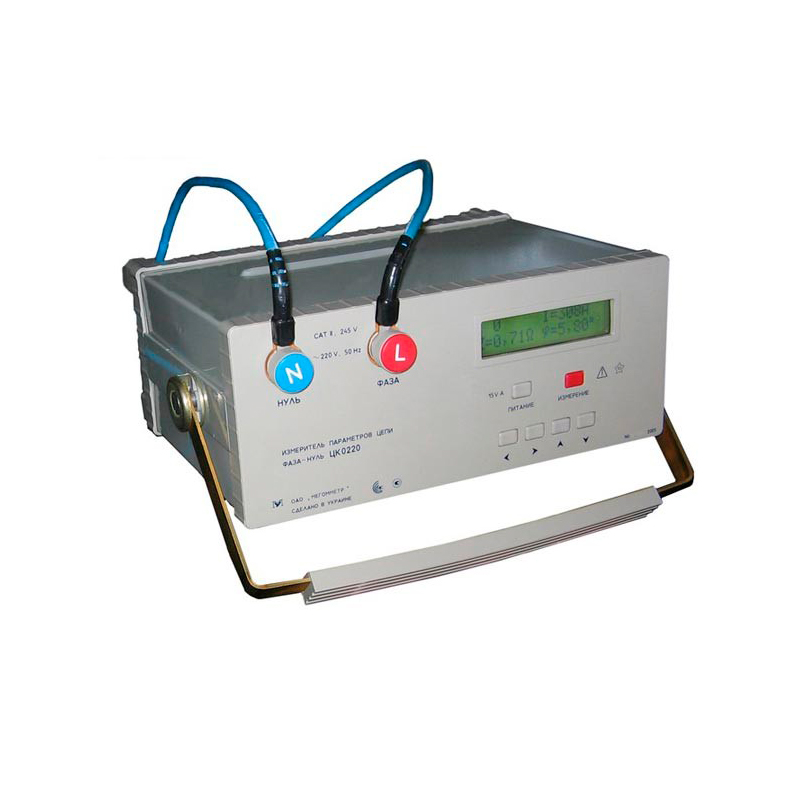

Измеритель параметров цепи фаза-нуль ЦК0220

Измеритель параметров цепи фаза-нуль ЦК0220 предназначен для измерения силы тока короткого замыкания, полного электрического сопротивления, напряжения цепи фаза-нуль в сетях переменного тока 220 В, частоты 50 Гц с глухозаземленной нейтралью.

Измеритель определяет активную, реактивную составляющие полного электрического сопротивления, сдвиг фаз между напряжением и током как информационные параметры.

Область применения

Прибор применяется для измерения параметров цепи фаза-нуль на объектах энергетики.

Условия эксплуатации

По условиям эксплуатации и транспортирования измеритель ЦК0220 относится к группе 3 ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия», но с расширенным диапазоном рабочих температур от -10°C до +40°C.

Измеритель параметров цепи фаза-нуль соответствует требованиям ГОСТ 26104-89 «Средства измерений электронные. Технические требования в части безопасности. Методы испытаний» и относится к приборам класса защиты I.

Измеритель соответствует требованиям категории монтажа (категории перенапряжения) ІІ и степени загрязнения 1 по ГОСТ Р 51350-99 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования».

Комплект поставки

1. Прибор ЦК0220 – 1 шт.
2. Провод соединительный НУЛЬ (с наконечниками) – 1 шт.
3. Провод соединительный ФАЗА (с ножевым контактом и наконечником) – 1 шт.
4. Сумка для укладки проводов и кабелей – 1 шт.
5. Вставка плавкая ВПБ6-5 – 1 шт.
6. Коробка упаковочная – 1 шт.
7. Руководство по эксплуатации – 1 экз.

По отдельному заказу поставляется:

1. Кабель для поверки измерителя (четырехпроводный) – 1 шт.
2. Кабель для поверки делителя напряжения (двухпроводный) – 1 шт.
3. Ремонтная документация, согласно ведомости документов для ремонта – 1 компл.
