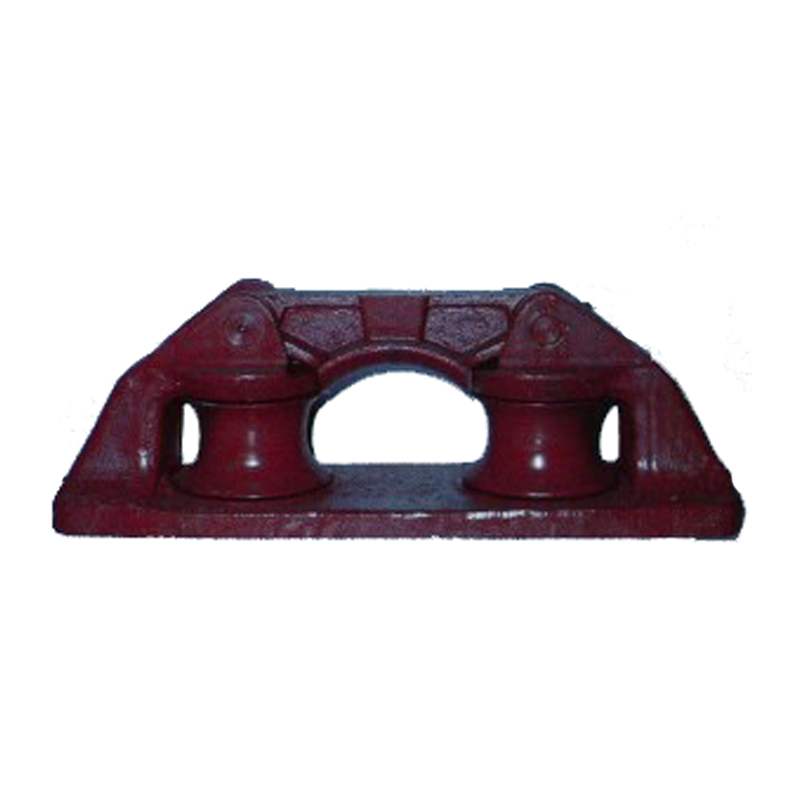

Киповые планки с роульсами и наметками
Киповые планки с роульсами и наметками для швартовных и буксирных канатов. Применяются на надводных кораблях, судах и плавсредствах.. На киповых планках предусмотрено крепление сваркой или винтами, заклепками,изготавливаюися 3 типов:I тип- с наметкой -длина от 155 до 700мм,тип II-c наметкой и роульсом-длина от 150 до 325мм,III тип-с поворотной наметкой и роульсом, длина 225,280,325
Тип | описание киповой планки | Длина,мм |
I | С наметкой, крепление сваркой | 155 |
205 | ||
310 | ||
400 | ||
520 | ||
Ia | С наметкой, с креплением винтами или заклепками | 420 |
540 | ||
700 | ||
II | С наметкой и роульсом, крепление сваркой или винтами, заклепками | D роульса,мм |
150 | ||
190 | ||
235 | ||
IIa | С наметкой и роульсом, крепление винтами или заклепками | 225 |
280 | ||
325 | ||
III | С поворотной наметкой и роульсом, крепление сваркой | 225 |
280 | ||
325 |
Условное обозначение | № чертежа | Длина, мм | Тип киповой планки |
I-400 ОМ1 | 212-03.284 | 400 |
С наметкой, крепление сваркой |
I-400 КОМ1 | 212-03.284-01 | 400 | |
I-400 У1 | 212-03.284-04 | 400 | |
I-520 КОМ1 | 212-03.285-01 | 520 | |
Iа-540 | 212-03.289 | 540 | С наметкой, с креплением винтами или заклепками |
Iа-540 | 212-03.289-01 | 540 | |
|
| D роульса,мм |
|
II-150 ОМ1 | 212-03.291,-01 | 150 |
С наметкой и роульсом,крепление сваркой иливинтами, заклепками |
II-150 ОМ1 | 212-03.291-06,-07 | 150 | |
II-190 ОМ1 | 212-03.292,-01 | 190 | |
II-190 ОМ1 | 212-03.292-06,-07 | 190 | |
II-235 ОМ1 | 212-03.293-01 | 235 | |
II-235 ОМ1 | 212-03.293-06,-07 | 235 |
