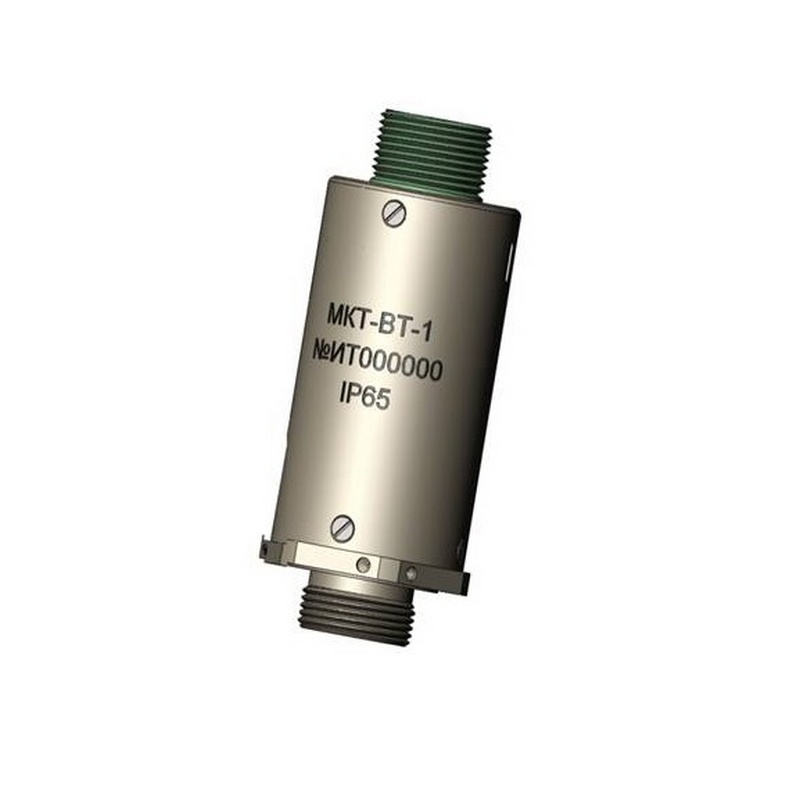

Клапан электромагнитный МКТ-ВТ-1
Клапан электромагнитный МКТ-ВТ-1 служит для работы в комплекте с гидро- и пневмоагрегатами и служит для открытия и закрытия канала рабочей среды.

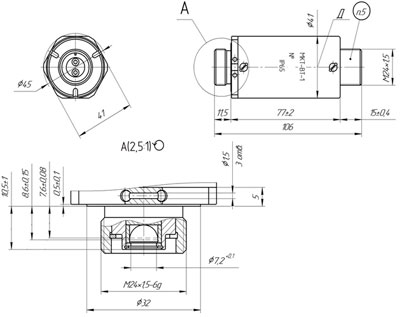

Рис.1. Габаритный чертеж клапана МКТ-ВТ-1
Устройство и работа
Крепление на объекте – при помощи резьбового хвостовика корпуса М24х1,5-6g.
Рабочая среда – топливо дизельное ЕВРО ДСТУ 7688:2015, топливо дизельное ЕВРО ГОСТ Р 52368-2015, воздух, природный газ ГОСТ 5542-87, водород (другие рабочие среды могут быть применены по отдельному запросу изготовителя).
Клапан обеспечивает герметичность и работоспособность (срабатывание и отпускание) совместно с седлом с внутренним диаметром 1,2 мм. Клапан выполнен со степенью защиты IP65 по ГОСТ 14254-96.
| Параметры | Значение |
| Схема подключения | двухпроводная |
| Клапан обеспечивает герметичность и работоспособность (срабатывание и отпускание) совместно с седлом с внутренним диаметром | 1,2 мм. |
| Клапан выполнен со степенью защиты | IP65 по ГОСТ 14254-96 |
| Электрическое сопротивление изоляции колодки не менее |
|
| Максимальное избыточное давление рабочей среды | на входе не более 20 кгс/см2 , на выходе в закрытом положении не более 60 кгс/см2, направление подачи среды – в одну сторону, под полусферу. |
| Максимальная утечка рабочей среды по затвору сопрягаемого изделия во всем рабочем диапазоне перепадов давленияподключения – двухпроводная. | 5 см3/мин. |
| Минимальное напряжение срабатывания: | а) в нормальных климатических условиях – не более 11,7 В; б) в условиях повышенной и пониженной температуры окружающей среды – не более 20 В. |
| Напряжение отпускания клапана в нормальных климатических условиях | от 0,4 В до 5 В. |
| Ток, потребляемый обмоткой клапана: | а) не более 1,5 А при напряжении 27 В в нормальных климатических условиях; б) не более 4 А в течение первых 0,1- 0,3 с после включения клапана. |
| Масса клапана | не более 0,63 кг. |
| Корпус клапана обеспечивает герметичность при избыточном давлении | 11,8 МПа (120 кгс/см2). |
| Внешние магнитные поля: | |
| а) постоянное, напряжённостью | до 400 А/м |
| б) переменное (50 или 400 Гц), напряжённостью | до 80 А/м. |
| Рабочая среда | топливо дизельное ЕВРО ДСТУ 7688:2015, топливо дизельное ЕВРО ГОСТ Р 52368-2015, воздух, природный газ ГОСТ 5542-87, водород (другие рабочие среды могут быть применены по отдельному запросу изготовителя) |
