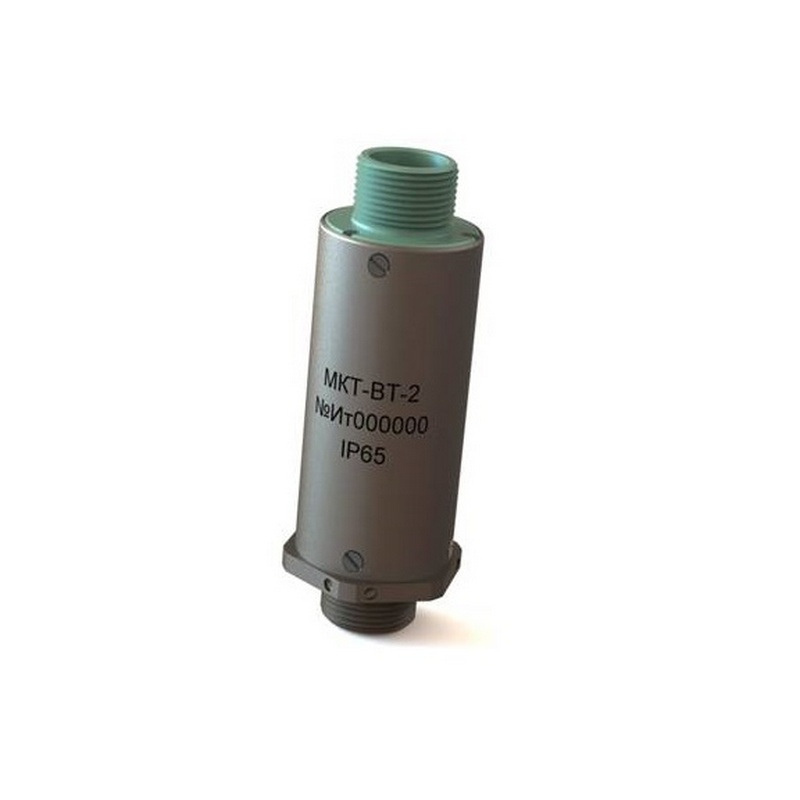

Клапан электромагнитный МКТ-ВТ-2
Производитель:
Клапан электромагнитный МКТ-ВТ-2 служит для работы в комплекте с гидро- и пневмоагрегатами и служит для открытия и закрытия канала рабочей среды.

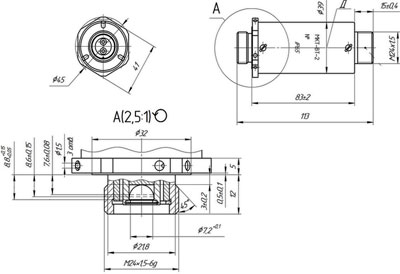

Рис.1. Габаритный чертеж клапана МКТ-ВТ-2
| Параметры | Значение |
| Крепление на объекте при помощи резьбового хвостовика корпуса | М24х1,5-6g |
| Изоляция электрическая клапана при НКУ выдерживает без пробоя и перекрытия в течение 1 мин испытательное напряжение (действующее значение) | 500 В |
| Максимальное избыточное давление рабочей среды не более 120 кгс/см2 , направление подачи среды | в одну сторону, под полусферу |
| Усилие прижима запорной полусферы к седлу на сопрягаемом агрегате во включенном положении при напряжении питания 11,7+0,3 В, при установочном размере на сопрягаемом агрегате 8,75 мм | не менее 3,6 кгс |
| Ход якоря с запорной полусферой при выбранном ее люфте | (1±0,23) мм (определяется установочным размером (8,6±0,15) мм от опорной плоскости до седла на сопрягаемом агрегате и размером (7,6±0,08) мм от опорной плоскости клапана до зеркала полусферы во включенном положении) |
| Схема подключения | двухпроводная |
| Клапан обеспечивает герметичность и работоспособность (срабатывание и отпускание) совместно с седлом с внутренним диаметром | 1,2 мм. |
| Клапан выполнен со степенью защиты | IP65 по ГОСТ 14254-96 |
| Электрическое сопротивление изоляции колодки не менее |
|
| Максимальное избыточное давление рабочей среды | на входе не более 20 кгс/см2 , на выходе в закрытом положении не более 60 кгс/см2, направление подачи среды – в одну сторону, под полусферу. |
| Максимальная утечка рабочей среды по затвору сопрягаемого изделия во всем рабочем диапазоне перепадов давленияподключения – двухпроводная. | 5 см3/мин. |
| Минимальное напряжение срабатывания: | |
| а) в нормальных климатических условиях | не более 11,7 В; |
| б) в условиях повышенной и пониженной температуры окружающей среды | не более 20 В. |
| Напряжение отпускания клапана в нормальных климатических условиях | от 0,4 В до 5 В. |
| Ток, потребляемый обмоткой клапана: | а) не более 1,5 А при напряжении 27 В в нормальных климатических условиях; б) не более 4 А в течение первых 0,1- 0,3 с после включения клапана. |
| Масса клапана | не более 0,58 кг. |
| Корпус клапана обеспечивает герметичность при избыточном давлении | 11,8 МПа (120 кгс/см2). |
| Внешние магнитные поля: | |
| а) постоянное, напряжённостью | до 400 А/м |
| б) переменное (50 или 400 Гц), напряжённостью | до 80 А/м. |
| Рабочая среда | топливо дизельное ЕВРО ДСТУ 7688:2015, топливо дизельное ЕВРО ГОСТ Р 52368-2015, воздух, природный газ ГОСТ 5542-87, водород (другие рабочие среды могут быть применены по отдельному запросу изготовителя). |
