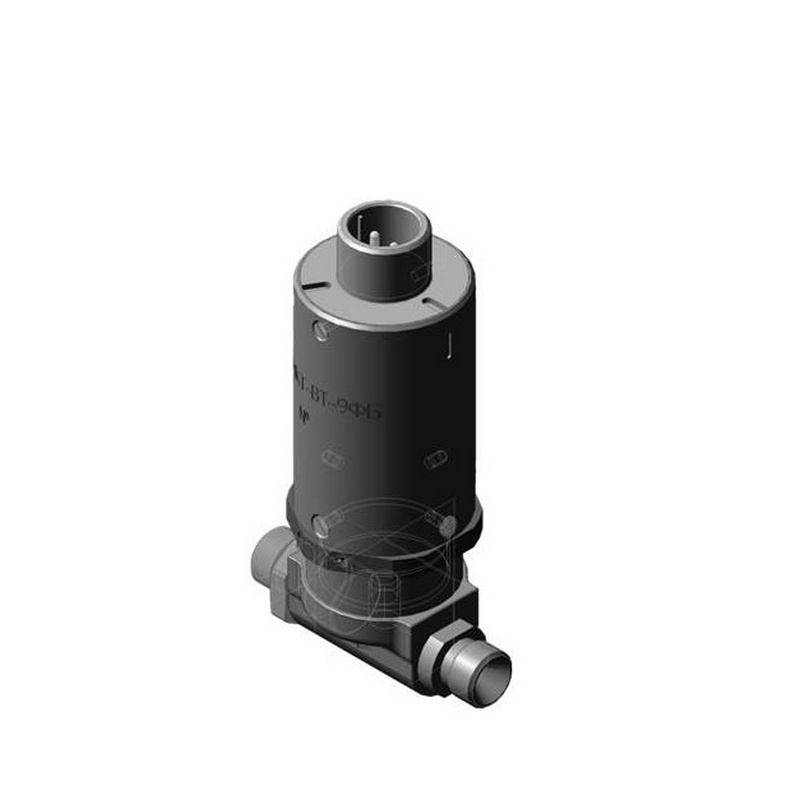

Клапан электромагнитный МКТ-ВТ-9ФБ
Производитель:
Клапан электромагнитный МКТ-ВТ-9ФБ служит для работы в комплекте с гидроагрегатами и служит для открытия и закрытия канала рабочей среды.

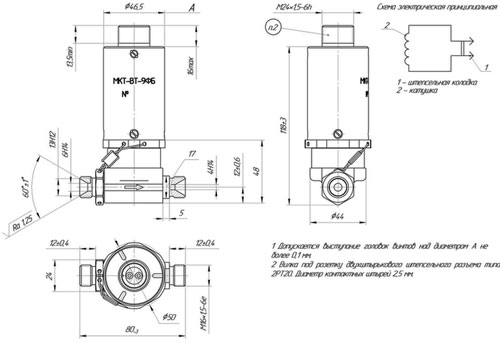

Рис.1. Габаритный чертеж клапана МКТ-ВТ-9ФБ
| Параметры | Значение |
| Рабочая жидкость должна быть очищена от примесей крупнее | 40 мкм |
| Клапан присоединяется к внешней электрической цепи розеткой | 2РТТ20КПН2Г4В ГЕО.364.120 ТУ (другие розетки могут быть применены по отдельному запросу изготовителя.) |
| Выполнен во всеклиматическом исполнении | В2 по ГОСТ 15150 |
| Обеспечивает герметичность и работоспособность (срабатывание и отпускание) совместно с седлом с внутренним диаметром | 3 - 0,1 мм |
| Устойчив к кратковременному повышению температуры рабочего тела | до 150С (один раз за 1 час в течение 5…7 мин) |
| Рабочая жидкость (рабочее тело) | топливо Т-1, ТС-1, Т-2 по ГОСТ 10227, ТС-1Г МРТУ 12Н №36-63, Т-5 ГОСТ 9145, РТ по ГОСТ 16564, Т-7 ГОСТ 12308 , а также аналогичные топлива (другие рабочие среды могут быть применены по отдельному запросу изготовителю). |
| Устойчив к температуре рабочего тела | до плюс 100 С |
| Клапан устойчив в условиях воздействия синусоидальной вибрации в диапазоне частот: | от 5 до 50 Гц при амплитуде 0,7 мм; |
| Электрическое сопротивление изоляции колодки не менее: | 20 МОм при нормальных климатических условиях (НКУ); |
| Клапан устойчив к пониженному атмосферному давлению | 0,67 кПа (5 мм. рт. ст.). |
| Минимальное напряжение срабатывания электромагнитного клапана : | |
| при температуре обмотки 20±5 С и давлении рабочей жидкости 0,2 кгс/см2 | не более 11,7 В; |
| при повышенной и пониженной температуре окружающей среды | не более 24,3 В. |
| Напряжение отпускания при температуре обмотки 20±5 С и давлении рабочей жидкости 0,2 кг/см2 В. | не менее 0,2 В и не более 4 В. |
| при повышенной и пониженной температуре окружающей среды | не более 24,3 |
