Клапан КОС-10-1
Клапан КОС-10-1 (577-99-2477) служит для свободного пропускания жидкости только в одном направлении и для перекрытия рабочей жидкости в обратном направлении.

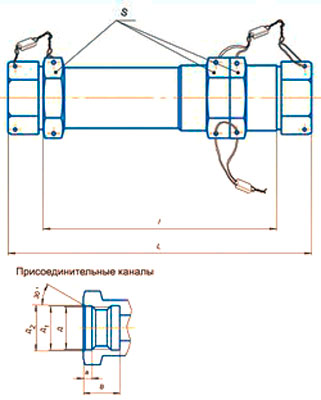

Рис.1. Габаритный чертеж клапана обратного КОС-10-1
| L, мм | l, мм | S, мм | Д, мм | Д1, мм | Д2, мм | в, мм | В, мм |
| 114 | 100 | 30 | М20х1,5-6Н | 20,5Н11 | 21,8 | 4±0,2 | 17 |
| Характеристики | Значение |
| Условный проход | 10 |
| Максимальное рабочее давление | 25 МПа |
| Давление открытия обратного клапана | 1 МПа |
| Номинальный расход рабочей жидкости при температуре +25±10°С | 40 л/мин |
| Гидравлическое сопротивление клапана при номин. расходе и температуре окр. среды и рабочей жидкости +25±10°С | 1 МПа |
| Масса | 0,38 кг |
