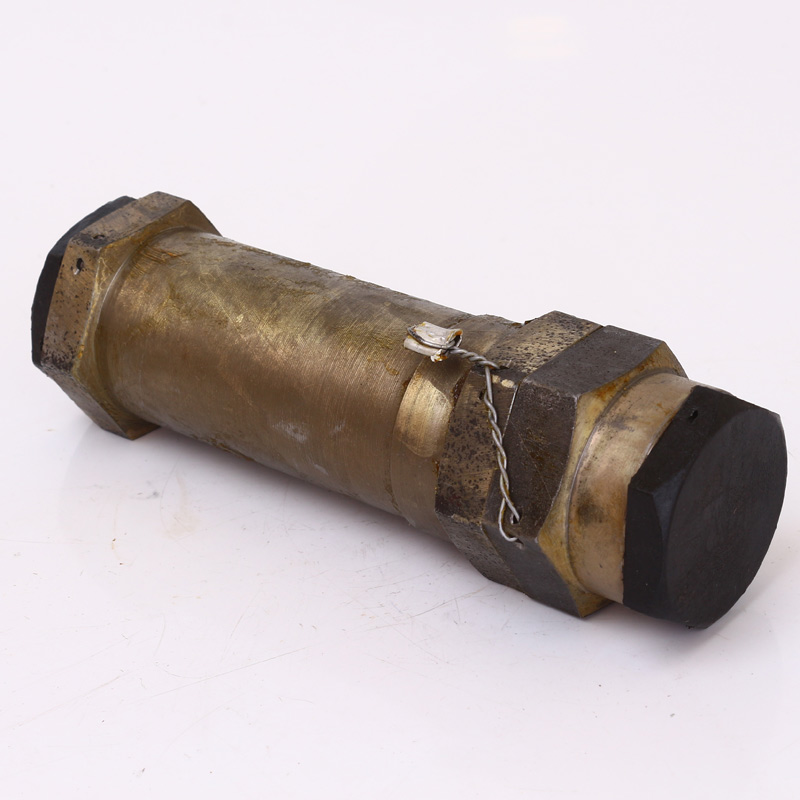

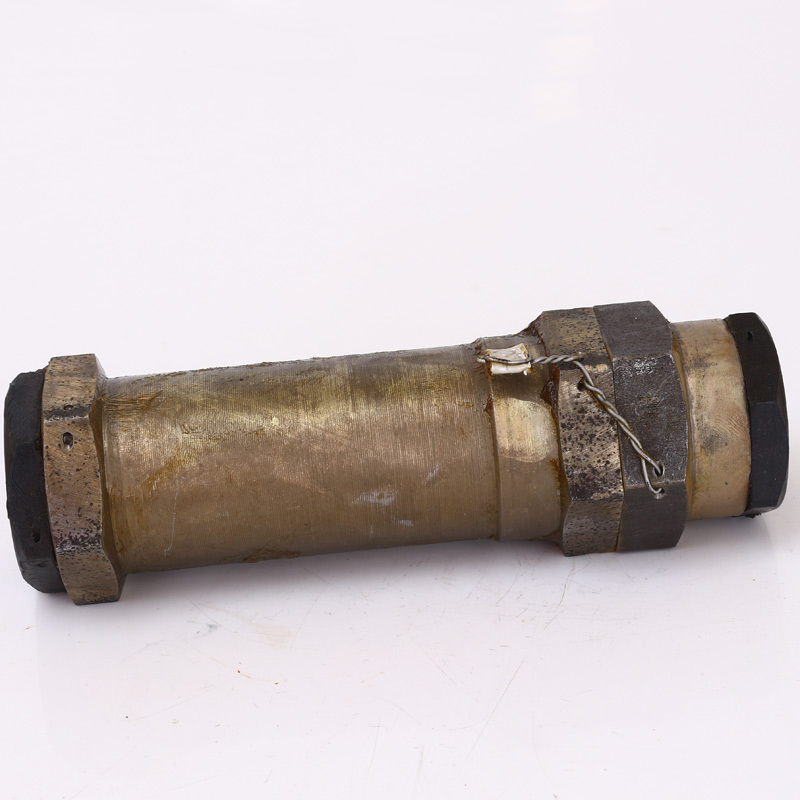

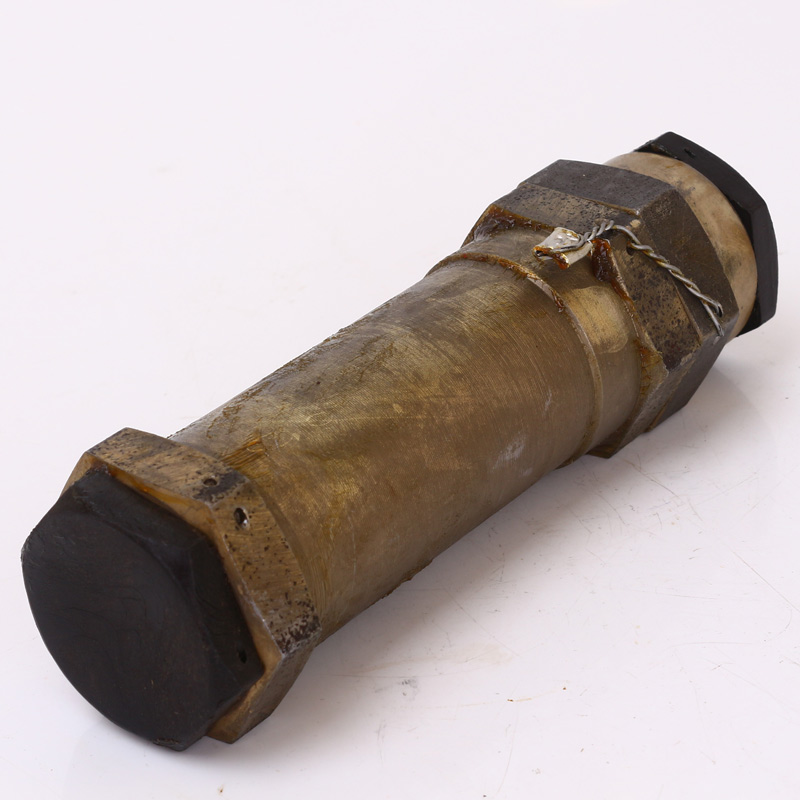

Клапан обратный КОС-20-1
Клапан обратный КОС-20-1 предназначен для пропускания потока рабочей жидкости в одном на правлении в силовых гидравлических системах (СГС) и в гидравлических системах управления (ГСУ).

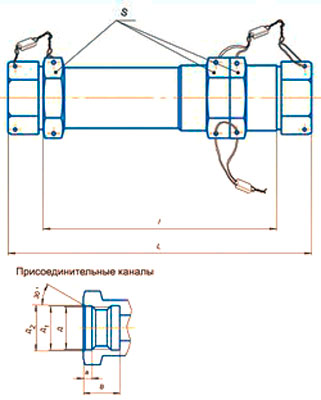

Рис.1. Габаритный чертеж клапана обратного КОС-20-1
| L, мм | l, мм | S, мм | Д, мм | Д1, мм | Д2, мм | в, мм | В, мм |
| 158 | 142 | 46 | М30х2-6Н | 32Н11 | 33 | 4,7±0,6 | 23 |
| Характеристики | Значение |
| Условный проход | 20 |
| Максимальное рабочее давление | 25 МПа |
| Давление открытия обратного клапана | 1 МПа |
| Номинальный расход рабочей жидкости при температуре +25±10°С | 160 л/мин |
| Гидравлическое сопротивление клапана при номин. расходе и температуре окр. среды и рабочей жидкости +25±10°С | 1 МПа |
| Масса | 1,2 кг |
