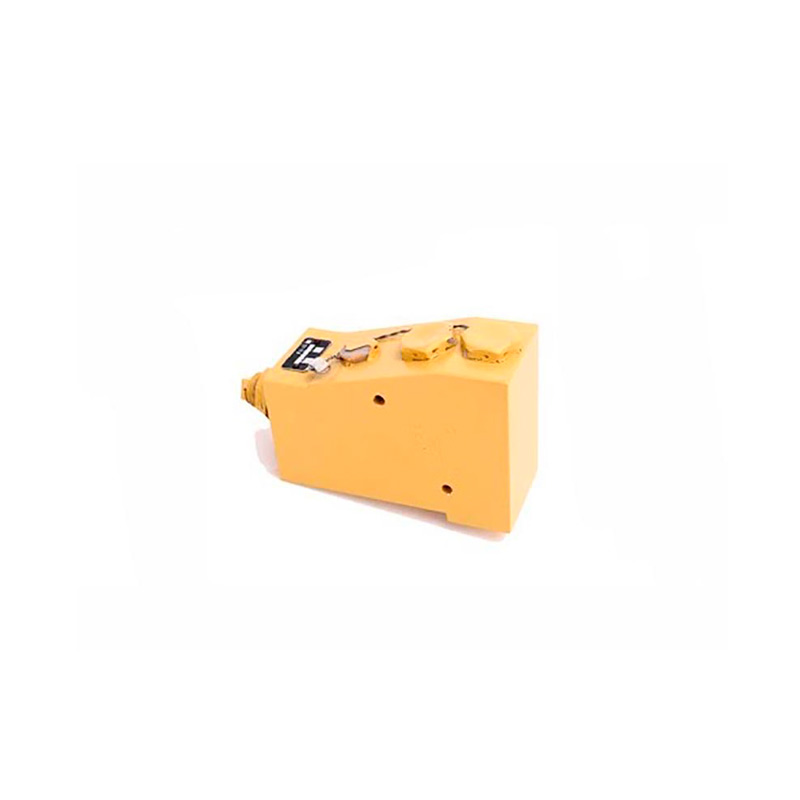

Клапаны КП 10, КП 20, КП 32

Под заказ

Производитель:

Описание
Характеристики
Отзывы

Клапаны КП 10, КП 20, КП 32 представляет собой предохранительное устройство, служащее для защиты гидравлической системы от повышения номинального давления.

1	Рабочая жидкость: масло АУП ОСТ 38.01364-84
	масло МГЕ-10А ОСТ 38.01281-82
	жидкость ПГВ ГОСТ 25821-83
2	Номинальный расход рабочей жидкости, м^З/с (л/мин)	Клапан КП-10	Клапан КП-20	Клапан КП-32
		0,63*10^-3(40)	2,5*10^-3(160)	6,3*10^-3(400)
3	Пределы регулирования давления начала открытия клапана Р₀, МПа (кгс/см2):
	исполнение 1	10-26 (100-260)
	исполнение 3	5-10 (50-100)
	исполнение 4	1-5 (10-50)
4	Давление закрытия клапана, МРа (кгс/см²), не менее:
	исполнение 1	РО-2 (Р0-20)
	исполнение 3	Р0-1 (Р0-10)
	исполнение 4	РО-0,5 (РО-5)
5	Диапазон эксплуатационных температур, К (°С):
	окружающей среды	233-323 (-40 +50)
	для масла МГЕ-10А	243-338 (-30 +65)
	для масла АУП	263-338 (-10 +65)
	для жидкости ПГВ	253-338 (-20 +65)

Габаритные размеры
Индекс	L, мм	L1, мм	Н, мм	B, мм	l, мм	L₁, мм	L₂, мм	d, мм	L₃, мм	L₄, мм	h, мм	h₁, мм	D, мм	D1, мм	D1, мм	b, мм	b1, мм	b2, мм	Масса, кг
КП 10-1	147	129	92	54	113	81		5,5	65	32	48	26	м20х1,5	20,5	21,8	4	15	18	1,3
КП 10-3							44
КП 10-4
КП 20-1	188	166	122	68	142	85		6,5	56	60	71	37	м30х2	30,5	31,8	5	24	27	2,57
КП 20-3							41
КП 20-4
КП 32-1	231	217	122	80	182	109		11	72	78	78	40	м42х2	42,5	44,3	5	27	30	4,3
КП 32-3							53
КП 32-4

Рис.1. Схема габаритные размеров клапана КП 10, КП 20, КП 32
