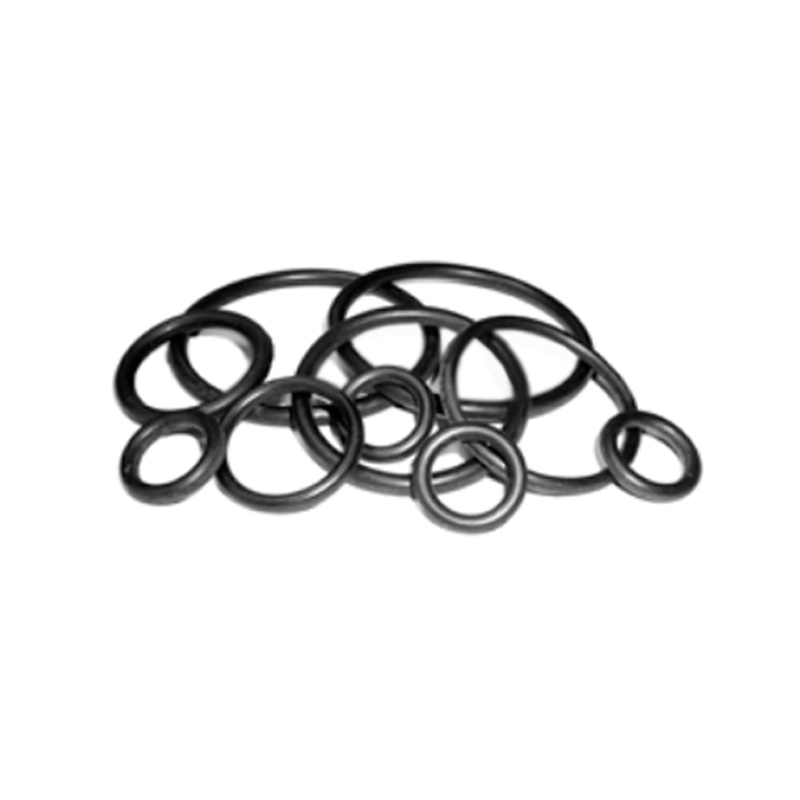

Кольца ГОСТ 9833-73; ГОСТ18829-73 с диаметром сечения 1,9 мм
Производитель:
Кольца ГОСТ 9833-73; ГОСТ18829-73 с диаметром сечения 1,9 мм служат для герметизации соединений в гидравлических, топливных, смазочных и пневматических устройствах.
Структура условного обозначения
Условное обозначение типоразмера кольца резинового в табличных данных ГОСТ 9833-73; ГОСТ18829-73 с диаметром сечения 1,9 мм происходит по следующей структуре: ХХХ-УУУ-АА, где
- ХХХ - значение диаметра штока в миллиметрах;
- УУУ - значение диаметра цилиндра в миллиметрах;
- АА - значение диаметра сечения резинового уплотнительного кольца умноженное на 10.
Эксплуатация
В зависимости от группы резины кольца резиновые по ГОСТ 18829-73 сохраняют работоспособность в диапазоне температур от -60 С до +200 С и подлежат эксплуатации при давлениях:
- до 50 МПа - в неподвижных соединениях и до 32 МПа в подвижных, при рабочих средах - минеральные масла, жидкие топлива, эмульсии, смазки, пресная и морская вода;
- до 40 МПа - в неподвижных соединениях и до 10 МПа в подвижных при работе со сжатым воздухом.
| Обозначение типорамера кольца (ГОСТ 9833-73 и 18829-73) | Номинальный диаметр, мм | Диаметр сечения, мм |
| 003 - 006 - 19 | 2,8 | 1,9 |
| 004 - 007 - 19 | 3,8 | 1,9 |
| 005 - 008 - 19 | 4,7 | 1,9 |
| 006 - 009 - 19 | 5,7 | 1,9 |
| 007 - 010 - 19 | 6,7 | 1,9 |
| 008 - 011 - 19 | 7,7 | 1,9 |
| 009 - 012 - 19 | 8,7 | 1,9 |
| 011 - 014 - 19 | 10,6 | 1,9 |
| 012 - 015 - 19 | 11,6 | 1,9 |
| 013 - 016 - 19 | 12,6 | 1,9 |
| 014 - 017 - 19 | 13,6 | 1,9 |
| 016 - 019 - 19 | 15,6 | 1,9 |
| 017 - 020 - 19 | 16,6 | 1,9 |
| 018 - 021 - 19 | 17,5 | 1,9 |
| 019 - 022 - 19 | 18,5 | 1,9 |
| 020 - 023 - 19 | 19,5 | 1,9 |
| 021 - 024 - 19 | 20,5 | 1,9 |
| 022 - 025 - 19 | 21,5 | 1,9 |
| 025 - 028 - 19 | 24,5 | 1,9 |
| 027 - 030 - 19 | 26,5 | 1,9 |
| 030 - 033 - 19 | 27,5 | 1,9 |
| 032 - 035 - 19 | 31,0 | 1,9 |
| 033 - 036 - 19 | 32,0 | 1,9 |
| 034 - 037 - 19 | 33,0 | 1,9 |
| 035 - 038 - 19 | 34,0 | 1,9 |
| 039 - 042 - 19 | 38,0 | 1,9 |
| 045 - 048 - 19 | 44,0 | 1,9 |
| 042 - 045 - 19 | 41,0 | 1,9 |
