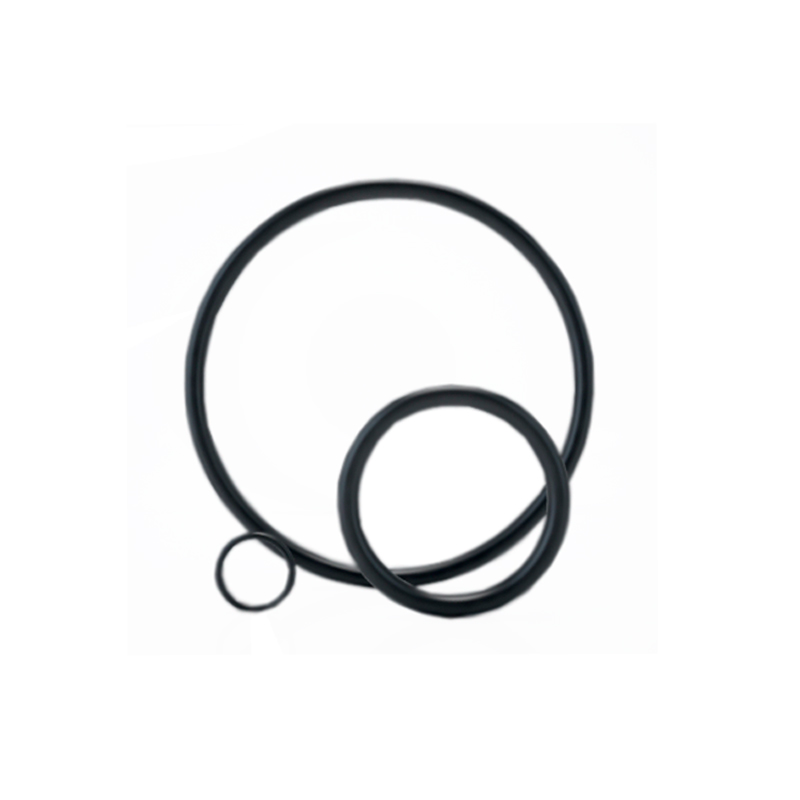

Кольца ГОСТ 9833-73; ГОСТ18829-73 с диаметром сечения 3,0 мм
Производитель:
Кольца ГОСТ 9833-73; ГОСТ18829-73 с диаметром сечения 3,0 мм служат для герметизации соединений в гидравлических, топливных, смазочных и пневматических устройствах.
Структура условного обозначения
Условное обозначение типоразмера кольца резинового в табличных данных ГОСТ 9833-73; ГОСТ18829-73 с диаметром сечения 3,0 мм происходит по следующей структуре: ХХХ-УУУ-АА, где
- ХХХ - значение диаметра штока в миллиметрах;
- УУУ - значение диаметра цилиндра в миллиметрах;
- АА - значение диаметра сечения резинового уплотнительного кольца умноженное на 10.
Эксплуатация
В зависимости от группы резины кольца резиновые по ГОСТ 18829-73 сохраняют работоспособность в диапазоне температур от -60 С до +200 С и подлежат эксплуатации при давлениях:
- до 50 МПа - в неподвижных соединениях и до 32 МПа в подвижных, при рабочих средах - минеральные масла, жидкие топлива, эмульсии, смазки, пресная и морская вода;
- до 40 МПа - в неподвижных соединениях и до 10 МПа в подвижных при работе со сжатым воздухом.
| Обозначение типорамера кольца (ГОСТ 9833-73 и 18829-73) | Номинальный диаметр, мм | Диаметр сечения, мм |
| 010 - 015 - 30 | 9,7 | 3,0 |
| 011 - 016 - 30 | 10,6 | 3,0 |
| 014 - 019 - 30 | 13,6 | 3,0 |
| 016 - 021 - 30 | 15,6 | 3,0 |
| 017 - 022 - 30 | 16,6 | 3,0 |
| 019 - 024 - 30 | 18,5 | 3,0 |
| 020 - 025 - 30 | 19,5 | 3,0 |
| 022 - 027 - 30 | 21,5 | 3,0 |
| 023 - 028 - 30 | 22,5 | 3,0 |
| 024 - 029 - 30 | 23,5 | 3,0 |
| 025 - 030 - 30 | 24,5 | 3,0 |
| 027 - 032 - 30 | 26,5 | 3,0 |
| 028 - 033 - 30 | 27,5 | 3,0 |
| 030 - 035 - 30 | 29,5 | 3,0 |
| 032 - 037 - 30 | 31,0 | 3,0 |
| 033 - 038 - 30 | 32,0 | 3,0 |
| 035 - 040 - 30 | 34,0 | 3,0 |
| 036 - 041 - 30 | 35,0 | 3,0 |
| 038 - 042 - 30 | 36,0 | 3,0 |
| 040 - 045 - 30 | 39,0 | 3,0 |
| 042 - 048 - 30 | 41,0 | 3,0 |
| 045 - 050 - 30 | 44,0 | 3,0 |
| 050 - 055 - 30 | 49,0 | 3,0 |
| 055 - 060 - 30 | 54,0 | 3,0 |
| 056 - 061 - 30 | 55,0 | 3,0 |
| 058 - 063 - 30 | 57,0 | 3,0 |
| 060 - 065 - 30 | 59,0 | 3,0 |
| 065 - 070 - 30 | 63,5 | 3,0 |
| 066 - 071 - 30 | 64,5 | 3,0 |
| 070 - 075 - 30 | 68,5 | 3,0 |
| 075 - 080 - 30 | 73,5 | 3,0 |
| 080 - 085 - 30 | 78,5 | 3,0 |
| 085 - 090 - 30 | 83,5 | 3,0 |
| 090 - 095 - 30 | 88,5 | 3,0 |
| 095 - 100 - 30 | 93,0 | 3,0 |
| 100 - 105 - 30 | 98,0 | 3,0 |
| 110 - 115 - 30 | 108,0 | 3,0 |
| 115 - 120 - 30 | 113,0 | 3,0 |
| 120 - 125 - 30 | 118,0 | 3,0 |
| 130 - 135 - 30 | 127,5 | 3,0 |
| 140 - 145 - 30 | 142,5 | 3,0 |
| 145 - 150 - 30 | 142,5 | 3,0 |
