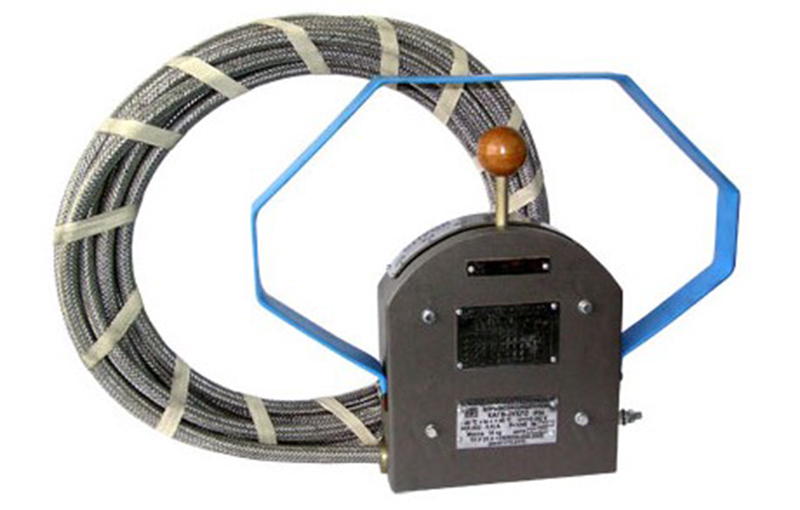

Командоаппарат герконовый взрывозащищенный КАГВ

Взрывозащищенный герконовый командоаппарат типа КАГВ с дискретным выходным сигналом для буровых установок предназначен для дистанционного управления электроприводами основной и вспомогательной лебедок буровых установок, оборудованных регулируемым приводом.

Командоаппарат имеет уровень взрывозащиты "повышенная надежность против взрыва" по ГОСТ Р 51330.0-99, обеспечиваемый видом взрывозащиты "герметизация компаундом (m)" по ГОСТ Р 51330.17-99 и в соответствии с маркировкой взрывозащиты 2ЕхmIIТ5Х по ГОСТ Р 51330.0-99 может эксплуатироваться во взрывоопасных зонах согласно главе 7.3 "Электроустановки во взрывоопасных зонах" "Правил устройства электроустановок", где возможно образование взрывоопасный смесей категории IIA, IIB и IIС групп Т1, Т2, Т3, Т4 и Т5 по ГОСТ Р 51330.19-99 и другим нормативно-техническим документам, определяющим применяемость электрооборудования во взрывоопасных зонах.

Знак "Х" в маркировке взрывозащиты согласно ГОСТ Р 51330.0-99 указывает на специальные условия безопасного применения командоаппарата: кабель командоаппарата должен подключаться вне взрывоопасной зоны или к клеммной коробке с соответствующим исполнением по взрывозащите.

Конструкция

Конструктивно командоаппарат КАГВ состоит из стального плоского диска, который жестко закреплен на валу аппарата и между двумя панелями, стянутыми четырьмя винтами. Вал вращается в подшипниках скольжения, размещенных на панелях. На выходном конце вала расположен рычаг управления с шаровидной рукояткой. При вращении рычага вправо по часовой стрелке происходит «Подъем», влево - «Спуск».  В каждую из сторон вращения рычах управления имеет три положения переключения.

Структурно в состав прибора входит:

• Корпус;
• Кабель, через который подается сигнал к работе;
• Плосквидный стальной диск;
• Фиксатор положений рычаг управления.

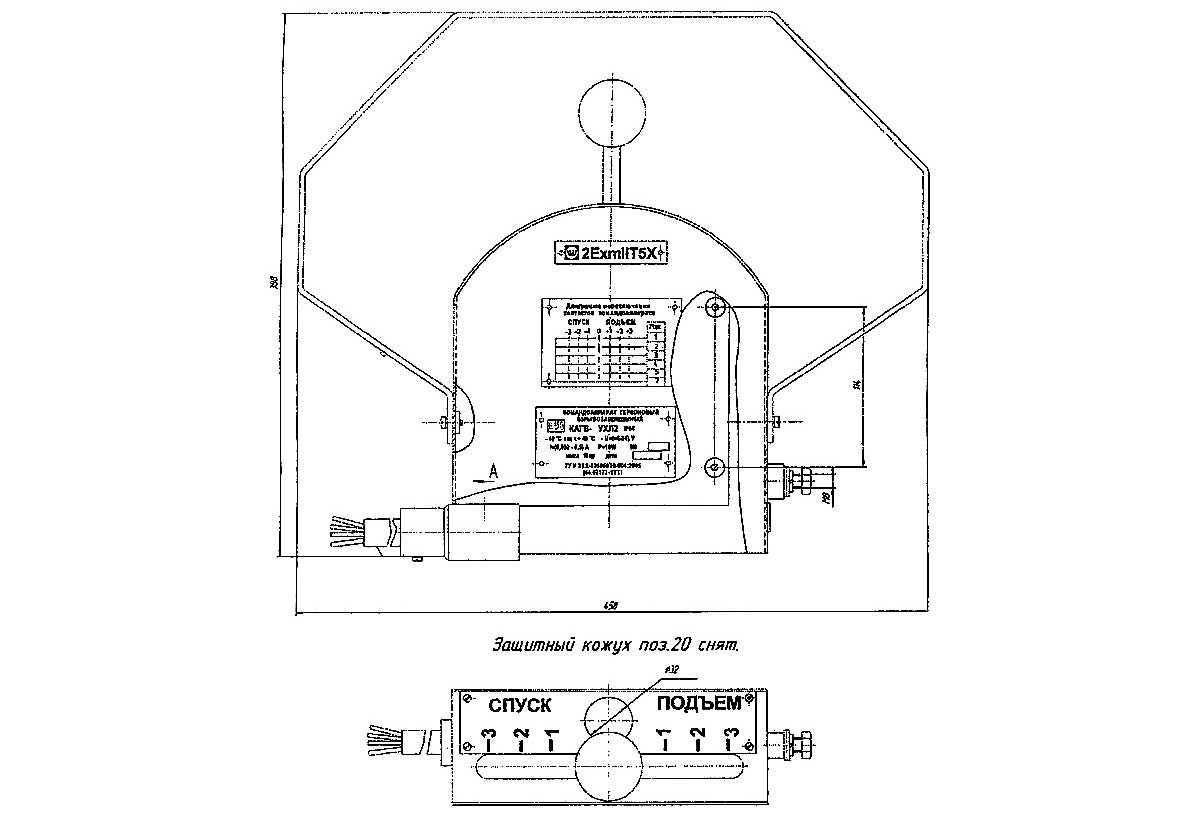

Рис. 1. Конструкция командоаппарата КАГВ-2

Условия эксплуатации

Командоаппарат изготавливается в климатическом исполнении УХЛ категории размещения 2 по ГОСТ 15150-69.
Степень защиты командоаппарата от внешнего воздействия окружающей среды — IP54 по ГОСТ 14254-96.
Аппарат предназначен для эксплуатации в следующих условиях:

• температура окружающего воздуха от -40 до +40°С;
• относительная влажность окружающей среды до 100% при температуре 25°С;
• высота над уровнем моря до 1000 м;
• вибрационные нагрузки в местах установки должны соответствовать группе механического исполнения М18 по ГОСТ 17516.1-90.
• рабочее положение в пространстве — вертикальное. Крепление на стойке боковое.

Условное обозначение

КАГВ - Х - УХЛ2, где:

• КА - Командоаппарат;
• Г - Герконовый;
• В - Взрывозащищенный;
• Х - Исполнение устройства: 1 - 44.67173-1ТТ; 2 - 44.67173-2ТТ; 3 - 44.67173-3ТТ;
• УХЛ2 - Климатическое исполнение по ГОСТ 15150-69.

Комплектация

Заказать командоаппарат КАГВ можно в такой комплектации:

1. устройство;
2. кабель 12 метров;
3. съемная дуга для защиты от сдвига;
4. зажим фиксации провода заземления;
5. паспорт;
6. руководство по эксплуатации.
