Комплекс измерительный "ГРОЗА-1"
Производитель:
Комплекс измерительный "ГРОЗА-1" используется для диагностики состояния заземляющих устройств, предназначен для измерений с целью определения импульсного сопротивления заземлителей опор ВЛ и отдельно стоящих молниеотводов.
Комплектация
Комплекс измерительный "ГРОЗА-1" сотоит из:

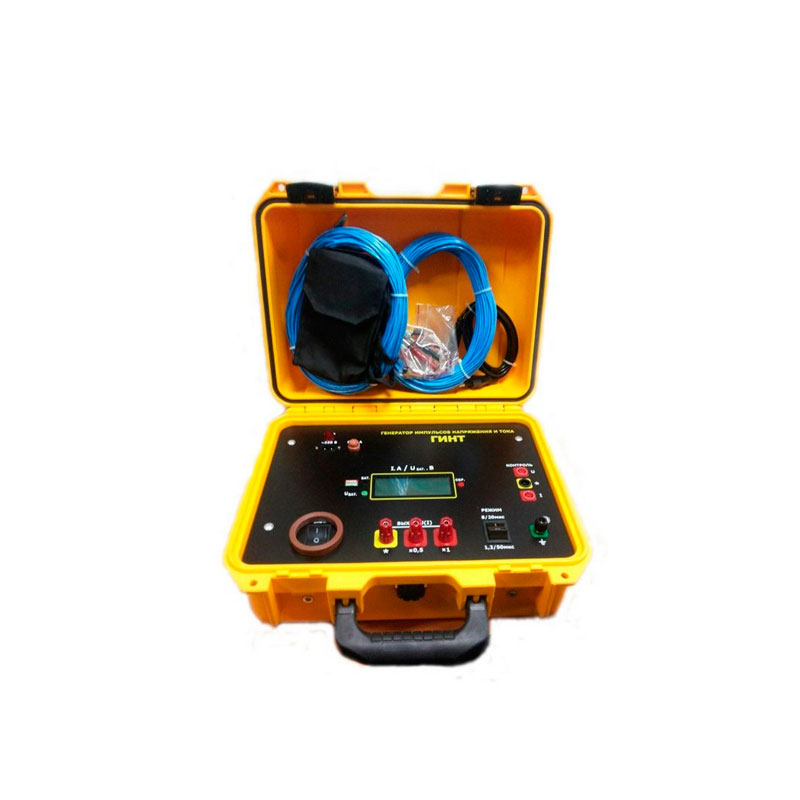

- Генератор импульсов напряжения и тока ГИНТ - 1 шт,
- Кабель сетевой (ГИНТ.100.100.000) - 1 шт,
- Провод подключения (ГИНТ.200.000.000) - 2 шт,
- Измеритель импульсов напряжения ПИК-1 - 1 шт,
- Кабель измерительный - (ИК.1.200.000.000) - 1 шт,
- Руководство по эксплуатации - 1 экз,
- Паспорт - 1 экз.
| Наименование параметра или характеристики | Значение |
| Форма генерируемых импульсов напряжения и тока | апериодическая |
| Полярность генерируемых импульсов напряжения | положительная |
| Максимальная амплитуда генерируемых импульсов напряжения в режиме холостого хода, В | 1000 ± 200 |
| Длительность фронта генерируемых импульсов напряжения в режиме холостого хода (по уровням 0,1-0,9 от амплитуды), мкс | 1,2 ± 0,1 |
| Длительность импульса генерируемых импульсов напряжения в режиме холостого хода (по уровню 0,5 от амплитуды), мкс | 50 ± 5 |
Диапазоны измерений амплитуд импульсов напряжения, В
| от 0,5 до 5 от 5 до 50 от 50 до 500 |
| Предел допускаемого значения относительной погрешности измерений амплитуд импульсов напряжения, %, не более | ± 10 |
| **Максимальная амплитуда генерируемых импульсов тока в режиме короткого замыкания на ВЫХОД U (I) * ´1, А | 20 ± 5 |
| **Длительность фронта генерируемых импульсов тока в режиме короткого замыкания (по уровням 0,1-0,9 от амплитуды), мкс | 8 ± 0,8 |
| **Длительность импульса генерируемых импульсов тока в режиме короткого замыкания (по уровню 0,5 от амплитуды), мкс | 20 ± 4 |
| Диапазон измерений амплитуды импульсов тока при нагрузке от 1 Ом до 600 Ом, А | от 1 до 25 |
| Предел допускаемого значения относительной погрешности измерений амплитуды импульсов тока, %, не более | ± 10 |
| Питание | от сети напряжением 220 В, частотой 50 Гц; от встроенной аккумуляторной батареи напряжением 12 В |
| Потребляемая электрическая мощность, ВА, не более | 40 |
Габаритные размеры, мм, не более
| 370×350×170 170×90×55 |
| Масса, кг, не более | 10 |
** ‑ режим короткого замыкания – это режим работы комплекса на активную нагрузку с сопротивлением 1 Ом ± 1 % подключенную к ВЫХОД U (I) * ´1.
Время установления рабочего режима комплекса не более 2 мин.
Продолжительность непрерывной работы комплекса от сети – не менее 8 час, от встроенной аккумуляторной батареи – не менее 1,5 час.
Средняя наработка на отказ комплекса не менее 1000 час
