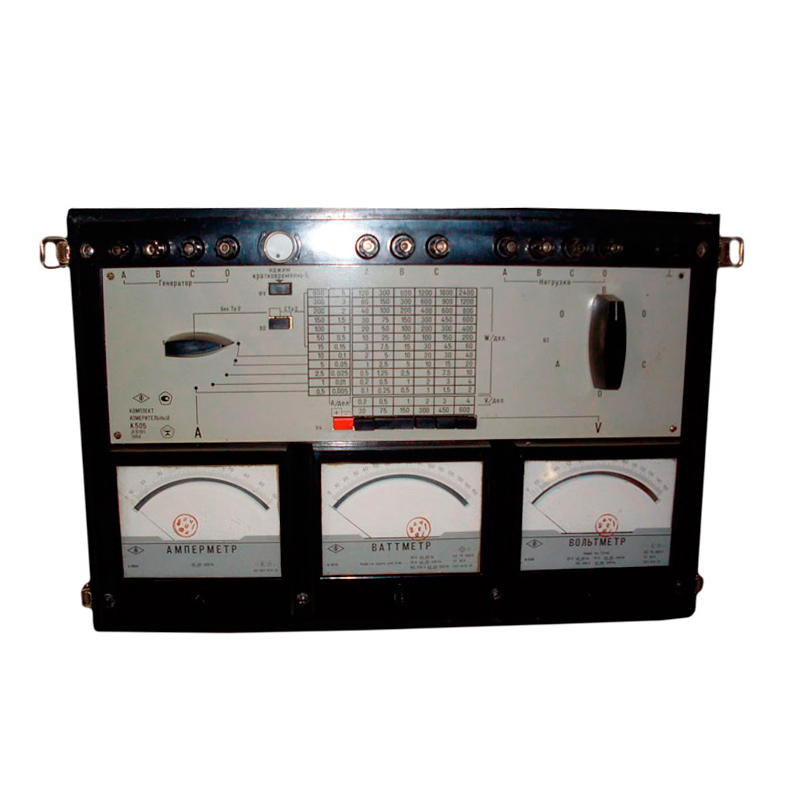

Комплект измерительный К505

По точности встроенные в комплект К505 измерительные приборы соответствуют:

амперметр

классу точности 0,5 по ГОСТ 8711

вольтметр

на диапазоне измерений с конечным значением 30 В

классу точности 1,0 по ГОСТ 8711

от 75 до 600 В

классу точности 0,5 по ГОСТ 8711

ваттметр

при номинальном напряжении 30 В

классу точности 1,0 по ГОСТ 8476

от 75 до 600 В

классу точности 0,5 по ГОСТ 8476

Конечные значения диапазонов измерений, номинальные токи, напряжения и области частот приборов комплекта

см. ниже

Номинальный коэффициент мощности ваттметра

1

Полный средний срок службы измерительного комплекта, не менее

10 лет

Габаритные размеры

505 x 330 x 190 мм

Масса

15 кг

Прибор измерительного комплекта

Конечное значение диапазона измерений

Область частот (частота)

Примечание

нормальная (нормальное значение)

рабочая

Амперметр

0,5 А

45 – 65 Гц

св. 65 до 500 Гц

-

1,0 А

2,5 А

5 А

10 А

15 А

50 Гц

-

при использовании трансформатора тока УТТ-5М (класс точности 0,2 по ГОСТ 23624)

50 А

100 А

150 А

200 А

300 А

600 А

Вольтметр

30 В

45 – 65 Гц

-

-

75 В

св. 65 до 400 Гц

150 В

св. 65 до 500 Гц

300 В

450 В

600 В

Номинальные токи

Номинальные напряжения

Область частот (частота)

Примечание

нормальная (нормальное значение)

рабочая

от 0,5 до 10 А

30 В

45 – 65 Гц

-

-

75 В

св. 65 до 400 Гц

от 150 до 600 В

св. 65 до 500 Гц

от 15 до 600 А

от 15 до 600 В

50 Гц

-

при использовании трансформатора тока УТТ-5М
